İnsan Makine Arayüzü Endüstriyel Otomasyon Kontrol Sistemi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XIANDAO |
| Sertifika: | CE / UL / SGS / EAC / CR – TU |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Ahşap kasa |
| Teslim süresi: | 8 ~ 18 HAFTA |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Ayda 20 set |
|
Detay Bilgi |
|||
| ad: | Endüstriyel Otomasyon Kontrol Sistemi | Programlama yazılımı: | ADIM 5.5 |
|---|---|---|---|
| kontrolör: | SIEMENS PLC Kontrol Cihazı | Arayüz: | HMI insan-makine arayüzü |
| avantaj: | Kararlı | Sertifika: | CE / UL / SGS / EAC / CR – TU |
| Vurgulamak: | EAC endüstriyel otomasyon kontrol sistemi,SGS endüstriyel otomasyon kontrol sistemi,EAC plc kontrol sistemi |
||
Ürün Açıklaması
Gelişmiş Endüstriyel Otomasyon Kontrol Sistemi
Açıklama
Otomatik kontrol sistemi, PLC kontrolöründen oluşur, SIEMENS firmasının programlanabilir mantık kontrolörü S7-315 2DP'yi uygular ve STEP 5.5 programlama yazılımı, tesisin başlatılması ve durdurulması ve kilitlenmesi, PID döngü kontrolü ve proses parametrelerinin alarmı ve vb. gerçekleştirilebilir.Kontrol sistemi önce operatörün komutlarını kabul eder ve ardından toplanan saha bilgilerine göre proses programının mantık koşullarının yerine getirilip getirilmeyeceğine karar verir.Koşullar belirlenirse, kontrol programı, kontrol sürecindeki her türlü ekipmanı etkinleştirmek veya kapatmak için belirli bir sırayla sinyal verir.
HMI insan-makine arayüzü, SIEMENS'in kurutma ekipmanı kontrol sisteminin çalışmasını, işlem durumunun izlenmesini, veri analizini, kaydını ve yazdırmasını gerçekleştiren konfigürasyon yazılımı SIMATIC WinCC tarafından yapılandırılır.Saha ekipmanı ve personelinin organik kombinasyonunu tamamladı.Operatör, HMI aracılığıyla komutları girebilir ve farklı ürünlerin üretimini tamamlamak için farklı işlem parametreleri veya formülleri girebilir.Aynı zamanda sistemin durumu hakkında bilgi alabiliriz.Ayrıca, sistemin mevcut üretim bilgilerini sorgulayabilir veya tarihsel üretim sürecinin önemli kayıt verilerini izleyebilir (sorgulayabilir).Anormal bir durum varsa, sistem alarm sinyalini gönderecektir.
PSD-90 hassas santrifüj sprey kurutucu ICP kontrol paneli arayüz şeması
Ürün Detayları
Saha verileri S7-315 PLC aracılığıyla toplanır ve toplanan veriler, TCP / IP protokolü üzerinden CP343-1 modülü kullanılarak WinCC'yi konfigürasyon yazılımı olarak alan bilgisayarda görüntülenir ve kaydedilir.
PLC'de toplanan veriler ayrıca endüstriyel yönlendirici (HUB) aracılığıyla uzak bir bilgisayara gönderilir.
PLC yazılımı ve ana bilgisayar yazılım programlaması, S88 program yapısını ve modülerleştirilmiş tasarımı uygular.
Farklı kontrol nesnelerine göre, valf modülleri, analog giriş şablonları, analog çıkış şablonları, PID kontrol döngüsü şablonları vb. Dahil olmak üzere motor şablonları (inverter kontrolü ve doğrudan başlatma kontrolü dahil iki tür) yazılır.
Proses kontrolü açısından, SIEMENS'in GRAPH bloğu programlama için uygulanır ve prosesi daha net hale getirir.
Kurutma işlemi, birkaç küçük işlemle (soğuk işlem, sıcak işlem, su işlemi, malzeme işlemi, kurutma vb.) Rafine edilmiştir.
Otomatik kontrol sisteminin amacı, sprey kurutucunun önemli proses parametrelerini kontrol ederek ve izleyerek, ekipmanların normal çalışmasını sağlamak ve ürün kalitesinin istikrarını sağlamaktır.
Büyük sprey kurutucu kulesi kontrol alanı

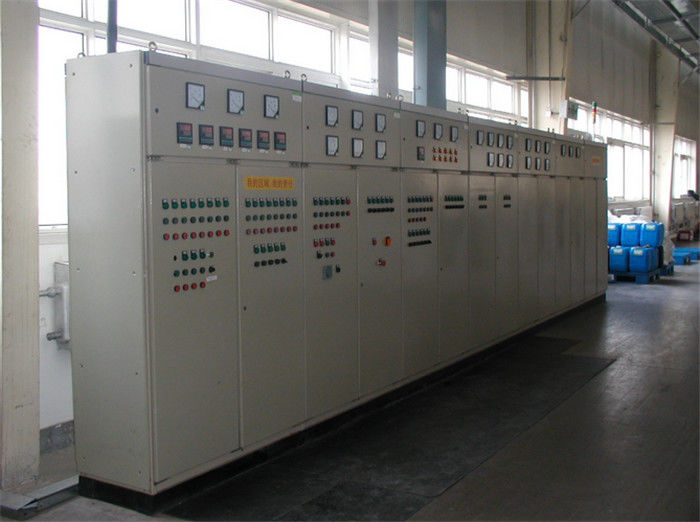

Büyük sprey kurutucu kule alanı kontrol kabini:
SIMATIC Program Mantık Kontrol Sistemi ve Dokunmatik Panel
