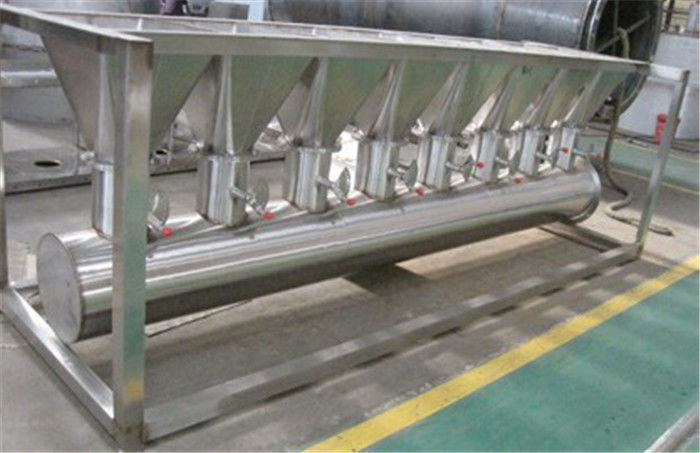

HMI Düğme Kontrolü SUS304 XF Yatay Akışkan Yataklı Kurutucu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XIANDAO |
| Sertifika: | CE / UL / SGS / EAC / CR – TU |
| Model numarası: | XF |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Ahşap kasa |
| Teslim süresi: | 8 ~ 18 HAFTA |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Ayda 20 set |
|
Detay Bilgi |
|||
| Ürün adı: | XF Yatay Akışkan Yataklı Kurutucu | Malzeme: | SUS316 / SUS304 / KARBON ÇELİK, VB |
|---|---|---|---|
| Isıtma Kaynağı: | Buhar / Elektrik / Doğalgaz / Vb | Kapasite: | Özelleştirilmiş |
| Kontrol: | HMI & DÜĞMESİ | belge: | FAT / IQ / OQ / PQ |
| Vurgulamak: | XF yatay akışkan yataklı kurutucu,SUS304 yatay akışkan yataklı kurutucu,XF FBD ekipmanı |
||
Ürün Açıklaması
XF Yatay (Yatay Akışkan Yataklı Kurutucu) (FBD)
Ürün betimlemekyon:
Akışkan yataklı kurutucu olarak da bilinen yatay akışkan yataklı kurutucu, esas olarak toz veya tanecikli malzemeyi kaybetmek için kullanılır.Ve endüstride yaygın olarak kurutucu olarak çalışmaktadır.Bu cihaz yapısı basittir, rahat çalışır ve yüksek ısıl verime sahiptir.Kimya, madencilik, ilaç, gıda, tahıl işleme, yem, endüstriyel ve şehir kanalizasyon arıtma endüstrisinde yaygın olarak kullanılmaktadır.
20 yıldan fazla kullanım ve iyileştirmeden sonra, günümüzde ilaç, kimya, gıda, tahıl işleme endüstrisi ve benzeri alanlarda popüler bir kurutma cihazı haline geldi.Hava filtresi, akışkan yatak, siklon ayırıcı, toz toplayıcı, yüksek hızlı santrifüj fan, kontrol kabini vb.
Hammaddenin özellik farklılığından dolayı gerekli ihtiyaçlar doğrultusunda toz alma sistemi ile donatılması gerekmektedir.Hem siklon ayırıcıyı hem de bez torba filtresini seçebilir veya bunlardan sadece birini seçebilir.Genelde hammaddenin yığın yoğunluğu ağır ise siklonu seçebilir, hammadde yığın yoğunluğunda hafifse toplamak için torba filtre seçebilir.Pnömatik taşıma sistemi istek üzerine mevcuttur.Bu makine için iki tür işlem vardır - sürekli ve aralıklı tip.
Ürün detayları: XF Serisi Yatay Akışkan Yataklı Kurutucu (FBD) Akışkan Yataklı Kurutma Makinesi
| Malzeme: | SUS316 / SUS304 / KARBON ÇELİK, VB | Isıtma Kaynağı: | Buhar / Elektrik / Doğalgaz Vb |
| Doküman: | FAT / IQ / OQ / PQ | Kapasite: | Özelleştirilmiş |
| Kontrol: | HMI & DÜĞMESİ | Motor: | ABB SEW |
Working ilkesi:
Akışkanlaştırma prensibini kullanarak, katı partiküller kurutma işleminde bir sıcak gaz kurutma ortamında asılır.Tanecikli katı malzeme besleyici tarafından akışkan yataklı kurutucuya beslenir.Üfleyici, filtrelenmiş temiz sıcak havayı, dağıtım plakasının altındaki akışkanlaştırılmış yatağa üfler ve katı malzemeyi ısıtmak için gaz-katı ısıya ve kütle değişimine akışkanlaştırır.Ve ısı ortamı, kurutulacak katı parçacıklarla tam olarak temas eder.Materyal şiddetli bir şekilde çalkalandığından, gaz filmi direnci büyük ölçüde azalır, bu nedenle kurutma yoğunluğu çok yüksektir.Hava filtresi ve ısıtıcı ile ısıtıldıktan sonra, hava her dal tarafından küçük bir bölmenin tabanına taşınır ve perfore plakadan kurutma bölmesine girilir, delikli ağ süzgeci malzemeler akışkanlaşana kadar kurutulur.Kurutulan malzeme boşaltma çıkışından boşaltılır.Egzoz gazı, akışkanlaştırılmış yatağın üstünden boşaltılır ve katı güç, siklon ayırıcı veya bez torba silgi tarafından toplanacaktır.
Bu sırada siklon ayırıcı ve torba filtreden geçerken, egzoz havası nihayet kurutma haznesinin üstünden çıkar ve fan tarafından boşaltılır.
Otomatik üretim gerçekleştirilebilir.Bir çeşit sürekli kurutma ekipmanıdır.Kuruma hızında hızlıdır, kuruma sıcaklığında düşüktür, ürünlerin kalitesini garanti edebilir ve GMP gerekliliklerine uygundur.
Performans özellikleri:
A, basit yapı ve uygun bakım.
B, kolay kullanım ve kararlı çalışma
C, homojen gaz-katı teması, yüksek bağıl hız ve ısı transfer hızı, yüksek termal verimlilik.
D, dönen parça yok, titreşimli parçalar, düşük bakım maliyeti.
F, ısıya duyarlı malzemelere düşük kuruma sıcaklığı ve parçacıklar zarar görmez.
Uyarlanmış malzemeler:
Yatay çok odacıklı akışkan yatak, 50 ila 5000 mikron arasında granül, toz, yığın ve kurutucu ısıya duyarlı malzemelerin boyutlarını değiştiren ortalama parçacıklar için uygundur.Kimyasal, madencilik, ilaç, gıda işleme, gıda, yem, endüstriyel ve şehir kanalizasyon arıtma endüstrisinde yaygın olarak kullanılabilir.
Uygulama:
İlaçların kurutma işlemi, kimyasal hammadde, gıda maddesi, tahıl işleme, yem vb.Örneğin ham ilaç, tablet, Çin tıbbı, sağlık koruma gıda maddeleri, içecekler, mısır özü, yem, reçine, sitrik asit ve diğer tozlar.Uygun hammadde çapı normalde 0.1-0.6 mm'dir.Hammaddenin en uygulanabilir çapı 0,5-3 mm olacaktır.
Kurulum şeması:
A Tipi: siklon ayırıcı ile donatılmıştır B tipi: İç torba C tipi: Siklon ayırıcı + torba filtre ile donatılmıştır
1. Besleme portu 2. Ana makine 1. besleme portu 2. İç torba 1. Besleme portu 2. Ana makine
3. Hava ısıtıcısı 4. Üfleme fanı 3. Ana makine 4. Hava ısıtıcı 3. Hava ısıtıcı 4. Şok fanı
5. Siklon ayırıcı 6. Emme fanı 5. Püskürtme fanı 6. Emme fanı 5. Siklon ayırıcı ve torba filtre
7. Malzeme tahliye ağzı 7. Tahliye ağzı 6. Emme fanı 7. Tahliye ağzı
Kurulum Talimatları:
1. Ekipman düz bir şekilde yerleştirilmeli, temel cıvatasıyla sabitlenmeli ve parçalar iyi sızdırmazlığa sahip olmalıdır.
2. Vantilatör odanın dışına veya ayrı bir odaya konulabilir
3. Düzen, site durumuna göre ayarlanabilir.
TEKNİK PARAMETRELER
|
Modeli Şartname |
XF0.25-1 (XF10) |
XF0.25-2 (XF20) |
XF0.25-3 (XF30) |
XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
|
Yatak Katmanı Alanı (m2) |
0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
|
Kurutma Kapasitesi (kg h2O / saat) |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
|
Giriş Hava Sıcaklığı (ÖC) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
Malzeme Sıcaklığı (ÖC) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Genel Boyut (Kurutucu Gövdesi) L × G × Y (m) |
1 × 0.6 × 3,35 |
2 × 0.6 × 3,35 |
4 × 0.6 × 3,35 |
6 × 0.6 × 3,35 |
2 × 0,70 × 3.4 |
4 × 0.7 × 3.4 |
6 × 0.7 × 3.4 |
8 × 0.7 × 3.4 |
10 × 0.7 × 3.4 |
4 × 1 × 3,58 |
6 × 1 × 3,58 |
| İşgal Alan (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
|
Modeli Öğe |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
|
Yatak Katmanı Alanı (m2) |
3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
|
Kurutma Kapasitesi (kg H2O / h) |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| Fan Gücü (kw) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
|
Giriş Hava Sıcaklığı (ÖC) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
Malzeme Sıcaklığı (ÖC) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Genel Boyut (Kurutucu Gövdesi) L × G × Y (m) |
8 × 1 × 3,58 |
10 × 1 × 3,58 |
12 × 1 × 4.1 |
4 × 1.2 × 4.1 |
6 × 1.2 × 4.1 |
8 × 1,2 × 4.1 |
10 × 1.2 × 4.1 |
12 × 1.2 × 4.1 |
14 × 1.2 × 4.1 |
16 × 1.2 × 4.1 |
18 × 1.2 × 4.1 |
| İşgal Alan (m2) | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
Notlar:
1. İç ortam sıcaklığı: ~ 300 ÖC.
2. Yatak alanı 4m'den büyükse2daha sonra kurutucu esas olarak tıp alanında kullanılır;Yatak alanı 5m arasında ise2 ~ 20 milyon2Kurutucu, daha sonra kimyasal alanda kullanılır.
3. Kurutma kapasitesi, erik kristalinin birincil neminin% 20, nihai neminin% 5 ve hava girişinin sıcaklığının 130 ℃ olması esas alınarak ölçülür. Diğer hammaddelerin kurutma kapasitesi pratik kurutmaya dayalı olacaktır. durum.Model seçerken lütfen şunlara dikkat edin: Model A siklon ayırıcı ile ve Model B iç torba toz toplayıcı ve Model C siklon ayırıcı ve torba toz toplayıcı ile eşleştirilmelidir.
4. Besleme Modu:
1) Yıldız beslemesi;
2) Pnömatik taşıma ile yıldız besleme;
3) Bantlı konveyör;
4) Özelleştirilmiş.
5. Otomatik üretim gerçekleştirilebilir.
6. Kullanıcı ihtiyaçlarına göre özelleştirilmiş tasarım.
7. Fan gücü, malzeme performansına bağlıdır.
