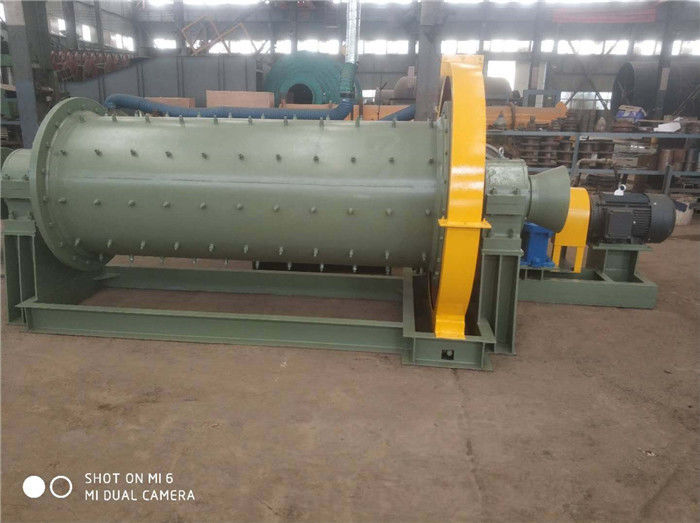

Paslanmaz Çelik 2000kg Çubuk Değirmen Öğütme Pülverizatör Makinesi

Ürün Açıklaması

Çubuk değirmen

Tamburlu değirmenlerdeki öğütme ortamı, bir kırıcıda yapılabilecek olandan daha ince ancak bir bilyalı değirmende yapılabileceğinden daha kaba bir ürünü beslemek için etkili bir araç olduğundan, çubuklu değirmen çelik çubuklar kullanır.Islak öğütme çubuklu değirmen-bilyalı değirmen devresinde bilyalı değirmen beslemesi yapmak için icat edilen çubuk değirmenler için temel kullanım.

Ürün Detayları:

1. Kullanımlar

Maden işleme, kimya, inşaat malzemeleri ve diğer endüstriyel sektörlerde, öğütme amaçlı çeşitli cevher veya diğer aşındırıcı malzemeler olarak yaygın olarak kullanılır.

2. Nasıl çalışır

Değirmen kenar tahrikli ve merkezden boşaltmalı tiptir.Makine gövdesi dönerken, sert taşlama gövdesi, ejeksiyon hareketini sürekli olarak gerçekleştirmek için sürtünme kuvveti tarafından tahrik edilir.Hareketli aşındırıcı gövdenin çarpması ve taşlanması nedeniyle malzeme oldukça taşlanmıştır.Ezilen malzeme, boşaltma spiral tamburundan boşaltılır.

3. Yapısal özellikler

Değirmen esas olarak döner kısım, ana yatak, besleme cihazı ve iletim cihazından oluşmaktadır.Bu makine bir çubuklu değirmendir, boşaltma, transmisyon cihazının büyük dişli ucundadır.

3.1.Torna kısmı: Haddeleme kaynağı ile çelik saçtan yapılmış silindir ve civatalarla bağlanan iki uç kapaktan oluşur.Silindir gövdesini ve uç kapağını korumak için silindir gövdesinde bir astar plakası düzenlenmiştir.Değirmen varilindeki parçaları kontrol edip değiştirmek ve öğütme gövdesini değirmene takmak için değirmen bir öğütme kapısı ile donatılmıştır.İki içi boş uç kapak, flanş aracılığıyla namlunun iki ucuna bağlanır.Flanş plakasının düzlemi ve Journal of hollow uç kapağı, yüksek işleme hassasiyeti gerektirir.Uç kapak küçük bir kapak olduğunda, büyük dişliyi silindir gövdesine bağlayan bir flanş vardır.Silindir flanşının işlenmesi de yüksek hassasiyet gerektirir ve silindirin dönen kısmı iki ana yatak üzerinde desteklenir.

3.2.Ana yatak sadece tüm değirmenin, öğütme gövdesinin ve malzemelerin ağırlığını taşıyamaz, aynı zamanda değirmen dönerken moment direncinden de etkilenir.Sürtünme momentini, enerji tüketimini, soğutma ve yağlama iş yükünü ve bakım kolaylığını azaltmak için ana yatak, çift sıralı radyal oynak makaralı rulmana dönüştürüldü.

3.3.Besleme cihazı: spiral tambur besleme.

3.4.Boşaltma cihazı: boşaltma spiral tamburu.

3.5.İletim cihazı: motor ve redüktör, aktarma köprüsünün pinyonunu kuplajdan geçirir ve pinyon, değirmenin dönmesini sağlamak için dönen parçaya sabitlenmiş büyük dişli ile birleşir.Değirmenin iletim düzenlemesi isteğe bağlı olarak değiştirilmeyecektir.Herhangi bir nedenle değiştirilemiyorsa, büyük dişli üzerindeki pinyon kuvvetinin her zaman yukarı doğru olması garanti edilmelidir.Değirmenin dönüş yönü değiştirilirse, değirmenin dönen kısmının yönlü kısımları buna göre değiştirilecektir.

3.6 Çubuk değirmeninin teknik parametreleri
