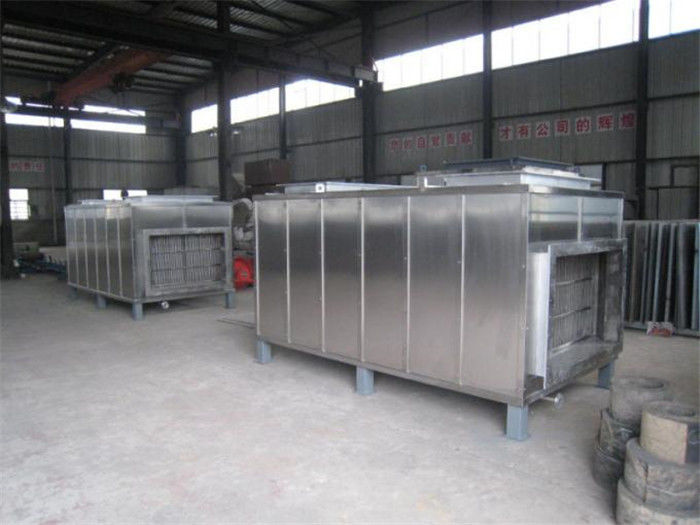

İyi Uyumluluk 316L Atık Isı Geri Kazanım Sistemi

Ürün Açıklaması

RH Serisi Atık ısı geri kazanım sistemi

Ürün detayları: Püskürtmeli Kurutma Ekipmanları Atık Isı Geri Kazanımlı Havalandırma Ünitesi Kompakt Yapı / Atık ısı geri kazanım sistemi

Ürün tanıtımı:

Atık Isı Reküperatörü, bir fırından çıkan sıcak atık gazların, gelen havaya veya gazlı yakıta ısı verdikleri bir baca sistemi boyunca sürekli olarak iletildiği bir ısı eşanjörü türüdür.

Atık ısı geri kazanımının verimli ısı eşanjörü ile XIANDAO üretim hattı kurutma: Ultra temiz durumlar, 200 C kurutma hattı egzozunda etkin fayda, fırına 165 ºC taze hava girerek fırının elektrikli ısıtıcı güç tüketimini azaltır;

Bu Altıgen Plaka Tipi Hava Ön Isıtıcının özellikleri:
Geleneksel ön ısıtıcı ile karşılaştırıldığında, bu plaka ön ısıtıcı, yüksek ısı yüzey yoğunluğuna, iyi korozyon direncine, uzun hizmet ömrüne, kompakt yapıya sahiptir, daha küçük bir alanı kaplar, basınç düşüşü küçüktür, düşük sızıntı katsayısı.
Karşı akış sistemi yüksek verime, dikey gaz kanallarına ve kolay temizlemeye sahiptir.

Teknik performans indeksleri /Parametreler:

Isı borusunun temel özellikleri:

1. Hızlı başlangıç, hızlı ısı transferi
2. Küçük ısı direnci, iyi sıcaklık bütünlüğü
3. Yüksek termal iletkenlik.14MW / mC
4. Büyük ısı transfer kapasitesi
5. Geniş sıcaklık aralığı
6. Düşük çalışma basıncı
7. İyi uyumluluk
8. Uzun hizmet ömrü
9. Güvenli ve güvenilir uygulama
10. Isı transfer elemanı, ısı uyarma durumunda veya statik durumda olursa olsun, insan vücudunun radyoaktif malzemesine herhangi bir zararlı üretmeyecektir.

Avantaj:

Atık ısı kazanı ve ısı geri kazanım kazanı, gazlı ısıtıcı, buhar kızdırıcı, yardımcı hava ısıtıcı vb. Prosesler dahil olmak üzere, dış kanat yüzeyi ısı transfer alanını arttırır, ısıl verim değişimini iyileştirir. X-ışını, ultrason, manyetik toz kullanarak, Ekipman kalitesini sağlamak için geçirgenlik gibi tahribatsız test yöntemleri.

Teknik özellikler:

Baca gazı-hava ısı eşanjörü resim ve şematik:

Isı borusu teknolojisine giriş

Isı borusu, süper yüksek ısı iletkenliğine sahip bir tür yeni ısı iletim elemanıdır.80'li yıllardan beri ısı borulu gaz - gaz ısı eşanjörü, ısı borulu gaz - su ısı eşanjörü, ısı borusu atık ısı-buharlı fırın, ısı borulu buhar jeneratörü, ısı borulu sıcak hava sobası ve diğer ısı borusu ürünleri geliştirildi.Isı borusu yapı malzemeleri endüstrisi, metalurji endüstrisi, kimya ve petrokimya, enerji mühendisliği, tekstil endüstrisi, cam endüstrisi, elektrik ve elektronik mühendisliği vb.

Isı borusu çalışma prensibi

Isı borusu, atık ısı borusu buharlaştırıcısının temel bileşenleridir.Kapalı bir vakum tüpündeki çalışma ortamının faz değişim gizli ısısı yoluyla ısı transferi.Isı transfer performansı, süperiletkenlerin iletken özelliklerine benzer. Yüksek ısı transfer kapasitesine ve iyi bir ısı transfer verimine sahiptir.Tipik bir yerçekimi ısı borusu, resimde gösterildiği gibi, kapalı tüp boşaltılır ve daha sonra az miktarda çalışma ortamı ile doldurulur.Ve ısı borusunun alt ucu ısıtılır, çalışma sıvısı ısıyı emer ve buharlaşır, küçük bir basınç farkı altında buhar, ısı borusunun üst ucuna gider ve ısıyı dışarıya bırakır, ardından çalışma ortamı sıvıya yoğunlaşır. yine, ısı borusunun iç duvarı boyunca bulunan sıvı, yerçekimi etkisi altında ısıtılmış alt kısma geri döner.Sonra tekrar ısıyı emer.Yinelenen, ısıyı bir uçtan diğerine sürekli aktarır.

Faz değişimli ısı transferi olduğu için, ısı borusu ısı direnci çok küçüktür, ısı borusu daha küçük bir sıcaklık farkı ile daha büyük bir ısı transfer kapasitesine sahiptir.Ve ısı borusu yapısı basittir. Tek yönlü bir termal özelliklere sahiptir.Özellikle ısı borusunun benzersiz mekanizması sayesinde, soğuk ve sıcak akışkan arasındaki ısı alışverişi boru dışında gerçekleşir ve kolayca ısı transferini artırabilir.

Isı Borulu Eşanjörün Yapısal Özellikleri:

1. Kolay kurulum. Atık ısı geri kazanım ekipmanı kurulumu, orijinal buhar at nalı veya endüstriyel fırını değiştirmeye gerek yoktur.Çevresel kısıtlama yoktur, Isı borusu çevre gereksinimlerine göre tasarlanabilir.

2. Güvenli ve güvenilir. Isı borusu izotermal iyi, hızlı ısı transferi, yüksek verimlilik.Rezonans ısı transferi sırasında oluşur, kir ve havalandırma direnci oluşturmaz.Buharlı at nalı fırınını veya normal çalışma fırınını hiçbir koşulda etkilemez.

3. Yoğunluk değişkenliği.Isı borusu, buharlaştırıcı bölümünün ısı transfer alanını bağımsız olarak değiştirebilir.Bu, ısı borusunun ısıyı emdiği ısıtma alanını azaltabileceği ve salınan ısının soğutma alanını artırabileceği anlamına gelir.Veya Isı borusu, ısıyı emen ısıtma alanını artırabilir ve salınan ısının soğutma alanını azaltabilir.

4. Geniş uygulama.Gıda, kontrol, yapı malzemeleri, çelik, elektronik, kimyasallar, ahşap işleme, kağıt, ilaç, giyim, içecek, makine ve diğer sektörlerde kullanılabilir.Çeşitli zorlu çalışma ortamlarına uyum sağlayabilir.

5. Uzun ömür.Korozyona dayanıklı, Yüksek sıcaklık, 8-10 yıl ömür.

6. Enerji tasarrufu.enerji tasarrufu% 10 -% 30, emisyon azaltımı% 10 -% 20, ekipman yatırımı geri kazanım süresi kısadır, 3-10 ay tüm yatırımı geri kazanabilir.

7. Kolay bakım.Tozu çıkarmak kolay, bakımı kolay.

Çalışma prensibi

Islak hava, ekipmanın altından ısıtma alanına girer.

Sıcak borunun tabanı ısıyı emdikten sonra, sıcak borudaki çalışma ortamı buharlaşacak ve ıslak havadan Buharlaşan ısıyı emecektir.Buharlaşmadan sonra buhar sıcak havanın tepesine çıkacak, bu arada önceden yoğunlaştırılarak potansiyel ısıyı sıcak hava yayma alanına bırakabilir.ve yoğuşma, yerçekimi ağırlığıyla geri dönecek ve sürekli olarak ısıyı alacak ve ısıyı ısıtma alanından ısı yayma alanına iletmeyi tekrarlayacak ve atık ısı geri kazanımı için tazeyi ısıtacaktır.
