30000rpm CSD Hassas Seramik Sprey Kurutma Makinesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XIANDAO |
| Sertifika: | CE / UL / SGS / EAC / CR – TU |
| Model numarası: | CSD |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Ahşap kasa |
| Teslim süresi: | 8 ~ 18 HAFTA |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Ayda 20 set |
|
Detay Bilgi |
|||
| Malzeme: | SUS316 / SUS304 / KARBON ÇELİK, VB | Kapasite: | Saatte 10-10000kg |
|---|---|---|---|
| Su buharlaşması: | Saatte 5-5000kg | Kurutma modeli: | Sürekli Kurutma |
| Sıcaklık: | 80-350 ° C | Atomizasyon modu: | Döner atomizör |
| Isıtma Kaynağı: | Buhar / Elektrik / Doğalgaz / Dizel / Vb | Kontrol: | HMI & DÜĞMESİ |
| Vurgulamak: | 30000rpm Sprey Kurutma Makinesi,CSD Sprey Kurutma Makinesi,30000rpm seramik sprey kurutucu |
||
Ürün Açıklaması
CSD serisi hassas seramik sprey kurutucu
Genel açıklama
- Püskürtmeli kurutma işlemi, serbest toz akışı için sürekli bir işlemi pompalayan sıvının hemen hemen tümünde kullanılabilir.Çalışma prensibi, kurutma odasındaki püskürtücü sis damlacıkları yoluyla sıvıya dağılması ve daha sonra bu damlacık yönteminin sıcak hava ile ısıtılması, ürünlere erişimin, tüm işlemin manuel işlem yapılmadan beklenmesidir.
- CSD Serisi sprey kurutucu, yeni nesil özel bir kurutucudur.LPG Modellerinde teknik kadromuz, ürünlerin yenilenmesi ile ortaya çıkan teknolojik yeniliklere dayanmaktadır.Bu makine az yer kaplar, basit kullanım, güvenilir özellikler ve iyi küresellik, tozun parçacık boyutu dağılımı hazırlayabilir, böylece yoğunluk ve basınç ürünlerini önemli ölçüde iyileştirebilir.
- CSD Serisi modelleri ve yeni malzemeler için gerekli koşulları sağlamak için ince seramik ve bilimsel araştırma birimlerinin üretimi için pratik avantajlar.Şu anda zirkonya, alümina, çinko oksit, PTC, silisyum karbür, silisyum nitrür, lityum pil malzemeleri vb. Var. Başarılı bir uygulama.
| Malzeme: | SUS316 / SUS304 / KARBON ÇELİK, VB | Isıtma Kaynağı: | Buhar / Elektrik / Doğalgaz / Dizel / Vb |
| Kapasite: | Saatte 10-10000kg | Su Buharlaşması: | Saatte 5-5000kg |
| Sıcaklık: | 80-350°C | Kurutma modeli: | Sürekli Kurutma |
| Doküman: | FAT / IQ / OQ / PQ | Sertifika: | CE / UL / CU-TR |
| Kontrol: | HMI & DÜĞMESİ | Atomizasyon modu: | Döner atomizör |
| Vurgulamak: | gıda kurutma makinesi, sprey kurutma ekipmanı | ||
Yeni M tipi atomizerin benimsenmesi
Atomizer aşağıdakilere sahiptir Characteristiks:
● Yüksek hızlı Elektrikli döner atomizer, maksimum dönüş hızı 30.000 rpm:
① Serbest akan toz elde edebilir
② Eşit dağılımlı partikül boyutu elde edebilir
③ Ek teğet doğrusunda azalıyor.
④ Parçacık boyutu, atomizasyon çarkı dönüş hızı veya basınçlı hava basıncı değiştirilerek ayarlanabilir.
● Tozların çoğunun kurutma kulesinin dibinde toplanmasını sağlamak için tasarlanmış düşük kapak tipi egzoz yapısı, sadece az miktarda tozun Siklon Ayırıcı veya torba filtrede toplanmasını ve gazdaki basıncı büyük ölçüde azaltmasını sağlar. aşağı akış toz toplayıcısının katı ayırma işlemi.
● Isıtma sistemi oksitlenmeyen ısıtma borusu bağlantı parçaları kullanır.Kurutma odasına giren havanın tamamı, birincil, ara ve yüksek sıcaklık yüksek verimli filtre dahil olmak üzere 3 aşamalı filtrasyondan geçirilir ve arıtma seviyesi yüz binin üzerinde dereceye ulaşır.Ürünün kalıplanması ve sinterlenmesi gibi işlem sonrası prosedürleri etkilemek için dış kirliliklerin ürüne karışması engellenir.
● Yeni puls toz toplayıcı, DuPont'un (ABD) yeni nesil gelişmiş laminasyon malzemesinden özel olarak yapılmıştır.Bu oluklu filtre elemanı, geniş filtreleme alanı, uygun temizlik, güçlü yeniden kullanılabilirlik, iyi antistatik etki ve yüksek sıcaklık direnci özelliklerine sahiptir.Aynı zamanda ince tozların geri kazanımı için önemli bir geri kazanım verimine sahiptir.
● Toz çıkarma boru hattı, hızlı monte edilmiş sıhhi boru bağlantılarını kullanır (boru hattında toz birikmesini önlemek için boru bağlantı parçalarının iç ve dış duvarlarının tümü ayna ile cilalanmıştır).Kurutma odası, kolay sökme, temizleme ve ürün değişimi için temizlik ve gözlem ve tırmanma merdivenleri için menhollerle donatılmıştır.
● İki sıvı nozulu, hem hazne tavan merkezinde hem de haznenin koni tarafında bulunur.Yüksek yoğunluklu veya viskoziteli beslemeleri işleyebilir.
● Koni üzerindeki şok tabanı, duvarda birikmeyi önlemek için kullanılır.
● Temiz hava elektrikli ısıtıcı ile ısıtılır ve hava filtresi (F4, F9, H13) ile temizlenir.
● Yüksek verimli siklon: ≥5μ toz için verim yaklaşık% 98'dir.
● Kurutma odası tasarımı menhol içerir, Toz boru hattı sıhhi boruları kullanır
ve kolay bakım ve temizlik için kelepçeler.
● Otomasyon: 12 'A renkli dokunmatik ekrana sahip Siemens S7-1200'ü kullanır.
- Güvenilir kilitleme, hatalı çalışmayı önleyebilir.
- Giriş havası sıcaklığı, kontrol, alarm, kaydedici (TICAR) gösterir;
- Çıkış hava sıcaklığı gösterir, kontrol, alarm, kaydedici (TICAR);
- Menüde reçete parametresi değiştirme / kaydetme (çeşitli malzemeler için)
- Döner atomizör hız frekansı kontrolü;
- Basınçlı hava ile kontrol edilen iki akışkan nozulu;
- Konvertör tarafından kontrol edilen egzoz fanı
- Çıkış sıcaklığı, besleme hızı ile etkileşime girdi;
- Hazne basıncı göstergesi, yüksek verimli hava filtresi, siklon ve torba filtre vb. İçin fark basıncı göstergesi.
- SSR tarafından kontrol edilen giriş sıcaklığı, ± 1 ℃ içinde sapma.
Otomasyon:
Giriş havası sıcaklığı gösterir, kontrol, alarm (TICA)
Çıkış havası sıcaklığı gösterir, kontrol, alarm (TICA)
● Güvenilir kilitleme, hatalı çalışmayı önleyebilir
● Sıcaklık dijital ekranı, yüksek / düşük sıcaklık sırasında alarm;
● Elektrikli ısıtıcıyla kilitleyin ve sistem koruması için diğer kilitler.
● Isıtma elemanı üzerine monte edilmiş güvenlik anahtarı.
● Çıkış sıcaklığı, besleme hızı ile etkileşim halindedir ；
● SSR tarafından kontrol edilen giriş sıcaklığı, ± 1 ℃ içinde sapma
● Hazne basıncı göstergesi, yüksek verimli hava filtresi, siklon ve torba filtre vb. İçin fark basıncı göstergesi.
PFotoğraflar CSD serisi hassas seramik sprey kurutucu müşteri sitesinde alınan ---- LT METAL CO., LTD .:
4 set CSD-35-R hassas seramik Kullanıcının sahasına teslim edilen ITO kuleleri için sprey kurutucular
Ürün toplama sistemi
Boru sistemleri
4 takım CSD-35-R hassas seramik Tüm hatta kurulan ITO kuleleri için sprey kurutucular
Yem hazırlama / besleme sistemis
CSD serisi hassas seramik sprey kurutucunun yarı mamul ürünleri
teknik parametreler :
| Tür | CSD-12 | CSD-16 | CSD-20 | CSD-25 | CSD-30 | CSD-35 |
| Uygulama | Araştırma ve geliştirmede az miktarda granüle | Araştırma ve geliştirmede az miktarda granüle | Küçük ölçekli üretim ve granülasyon | Üretim granülasyonu | Üretim granülasyonu | Üretim granülasyonu |
| Su buharlaşması (kg) | 5kg / saat | 10kg / saat | 15kg / saat | 30kg / saat | 75kg / saat | 110kg / saat |
| Kurutma odası boyutu (mm) | φ1200 | 001600 | φ2000 | φ2500 | φ3000 | 3500 |
| Kurutma odası yardımcı tesisleri | Menhol, gözetleme penceresi, aydınlatma penceresi, ürün geri dönüşüm tankı, hava çekici (konik bölümde 3) | |||||
| Atomize disk (ZrO2 / SUS304) |
MC-65 | MC-84 | MC-84 / MC-100 | MC-125 | ||
| Hız rpm | 5000 ～ 15.000 | |||||
| Ürün kurtarma | Düşük Kapaklı Tip, 2 noktalı toplama | |||||
| Malzeme besleme yöntemi | Peristaltik pompa | |||||
| Malzeme pompası hacmi | 10kg / saat | 20kg / saat | 30kg / saat | 60kg / saat | 150kg / saat | 220kg / saat |
| Isıtma kaynağı | Elektrikli ısıtıcı | LPG yakma fırını | ||||
| Isıtıcı hacmi | 18Kw | 24Kw | 36Kw | 60Kw | 100000kcal / saat | 150000kcal / saat |
| Maksimum sıcak hava sıcaklığı | 300 ℃ | |||||
| Yardımcı cihazlar | Cebri hava üfleyici, egzoz fanı, ana filtre, sıcak hava filtresi, siklon ayırıcı, torba filtre, operasyon merdiveni | |||||
| Enstrüman kontrolü | Sıcak hava sıcaklık göstergesi ve ayar alarm aparatı, egzoz havası sıcaklık göstergesi ve ayar alarm aparatı, atomizer frekans göstergesi, kurutma odası basınç ölçer, sıcak hava filtresi, fark basınç göstergesi, siklon ayırıcı diferansiyel basınç göstergesi, torba filtre diferansiyel basınç göstergesi | |||||
| Güvenlik aygıtı | Isıtıcı için aşırı sıcaklık koruma sistemi | Flameout kontrol cihazı | ||||
| Güç | Güç: 380V-3φ Enstrüman: 220V-1φ | |||||
| Elektrik gücü (kurulu kapasite) | 21Kw | 27Kw | 40Kw | 70Kw | 8.5Kw | 10Kw |
| Anahat boyutu (m) | W2.4 × L1.7 × H1.9 |
G2.7 × U1.8 × H2.4 |
G3,2 × U2,2 × H2.5 |
G3.7 × L3.4 × H4.9 |
G5.3 × U4.0 × H5.9 |
G6,2 × U4,5 × H8.0 |
| Kurulum ağırlığı | 950 Kg | 1400 Kg | 1600 Kg | 2000 Kg | 3400 Kg | 4900 Kg |
| İsteğe bağlı cihaz | Sıcaklık kaydedici, dijital atomizer hız göstergesi, atomizer titreşim test cihazı, çift katmanlı flap valf veya flap valf, titreşim ekranı | |||||
※ Buharlaşma miktarı, 250 ° C sıcak hava giriş sıcaklığına ve 100 ° C çıkış sıcaklığına bağlıdır.
※ Aşağıdakiler, aralarından seçim yapabileceğiniz yaygın olarak kullanılan bazı seramik sprey kurutma makinesidir, ayrıca çeşitli türlerin temelinde bazı ilgili iyileştirmeler de yapabilirsiniz:

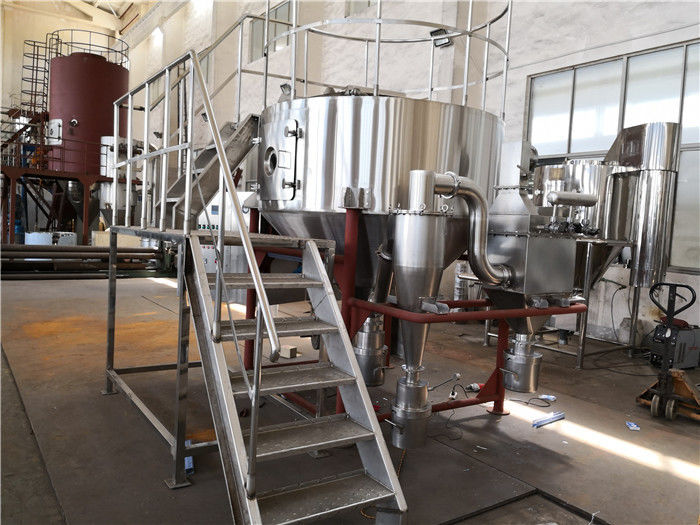

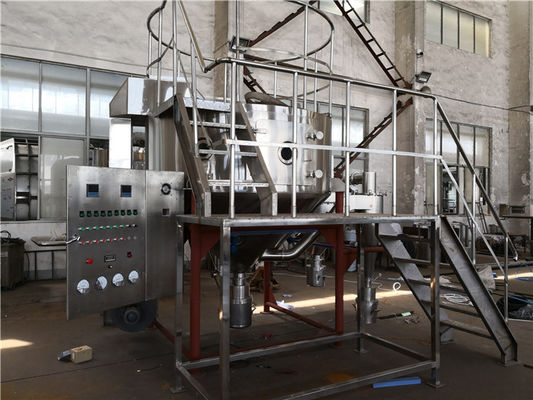

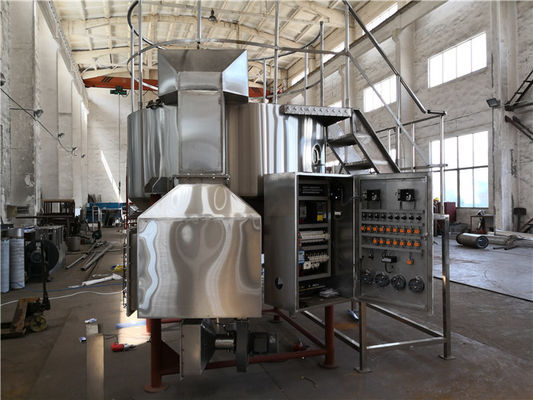

Kurulum sonrası CSD serisi hassas seramik sprey kurutucu
İsteğe Bağlı Seçim:
◆Bu tür eksiksiz ekipman, özel tasarıma göre üretilir.Tüm işlevsel özellikler tüm tasarımları sağlamaz.Gerçek konfigürasyon, sözleşmeye veya imzalanan sözleşmeye uygun olarak yapılmalıdır.
◆ Ana elektrik bileşenleri için ABB, Siemens veya Schneider veya diğerleri gibi uluslararası marka seçeneklerimiz mevcuttur.
◆ Makinenin malzemesi için AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, karbon çeliği vb. Seçeneklerimiz mevcuttur.
◆ Kontrol sistemi için, buton, PLC + HMI vb. Seçeneklerimiz mevcuttur.Kontrol sistemini gerektiği gibi tasarlayabiliriz.
◆ Sprey kurutucumuz için müşterinin isteğine göre patlamaya dayanıklı sistem tasarlayabiliriz.
◆ Sprey kurutucu için bağlantı sistemi için, besleme gibi tedarik edebiliriz
sistemi, pnömatik taşıma sistemi vb.
◆ Tesisin ısıtma sistemi için çok esnektir.yapılandırabiliriz.
Müşterinin buhar, elektrik, gaz fırını vb. gibi saha koşullarına bağlı olarak, hepsini sprey kurutucumuza uyacak şekilde tasarlayabiliriz.
◆ Isıtma sistemi yoksa, soğutma havası ile partikül yapmak için soğutucu olabilir.
◆ Tam ve profesyonel Ar-Ge ekipmanları, bilimsel ve makul ürün test hizmetleri, kapsamlı ve derinlemesine üretim teknolojisi değişimleri, araştırma ve keşif hizmet platformları:
XKIANDAO şirketi, müşterilere YPG, LPG, PSD, BYP, PFSD vb. Gibi bir dizi laboratuvarda ve küçük pilot ölçeklerde ve hatta az sayıda üretim tipi test ünitesinde çeşitli proses testleri ve test doğrulama hizmetleri sağlayabilir.Bu tesisler, birçok tesviye serisinin teknik uygulamasının fizibilitesini doğrulamış, en iyi üretim süreci koşullarını belirlemiş ve pazar analizi için numuneler sağlamıştır.
Farkına varmaks Siparişten önce:
◆ Yemin adı ve fiziksel özellikleri: katı içerik (veya su içeriği), viskozite, yüzey gerilimi, PH değeri.
◆ Kurutmadan sonraki toz kapasitesi, izin verilen artık su içeriği, partikül boyutu, izin verilen sıcaklık.
◆ Üretim, günlük çalışma saatleri / vardiya.
◆ Mevcut enerji: mevcut buhar basıncı, elektrik kapasitesi, kömür, petrol, gaz mevcut.
◆ Kontrol gereksinimleri: giriş ve çıkış sıcaklıklarının otomatik olarak kontrol edilmesinin gerekip gerekmediği.
◆ Toz toplama gereksinimleri: bir torba kapanı takılıp takılmayacağı ve çevre için egzoz gazı gereksinimi.
◆ Diğer özel gereksinimler.
Ücretli test hizmeti:
Yeni ve eski müşterileri, pazar araştırmasına hazırlık döneminde şirketimizin satış departmanı tarafından başlatılan Kullanıcı Gereksinimleri Spesifikasyonuna (URS) dayalı olarak halka açık, kapsamlı ve profesyonel ankete tam olarak yanıt vermeye davet ediyoruz.
Şirket, kullanıcıların farklı malzeme özellikleri, farklı ısıtma modları, farklı kontrol gereksinimleri, farklı çıktı talepleri, farklı ürün koşulları, farklı atölye düzenlemeleri, farklı yerinde temizlik gereksinimleri (CIP) vb. Temelinde sizin için tasarlayabilir. , farklı kullanıcıların gereksinimlerini karşılamak için.
Kurutma özelliklerinin doğrulanması için kullanıcıların testi için her türlü deneysel makine firmada donatılmıştır.Test için firmamıza gelmekten memnuniyet duyarız.
