3 kg/saat Laboratuvar Ölçekli Püskürtmeli Kurutucu Laboratuvar Boyutu Küçük Ayak İzi

Ürün Açıklaması

1.Ürün adı:Laboratuvar boyutunda spreyli kurutucu/ Test merkezi/ Deneme test tesisleri/Sprey kurutucu test merkezi /servis spreyli kurutucu/ numune spreyli kurutucu





2.Ürün Detayları



ohedef içinSprey Kurutucu içinDeneme tAvustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması

Bu deneme testi, büyük ölçekli tesis tasarımı için teknik parametreleri elde etmek için önemli bir temel sağlamayı amaçlamaktadır.Sahada optimize edilmiş deneme testi çözümünü elde etmek için iki taraf gerekli teknik müzakere yoluyla ortaklaşa çalışmalıdır.İki tarafın anlaşmaya varmasına bağlı olarak test resmi olarak gerçekleştirilecek.Hammaddeyi Test Merkezimizde test etmek için getirmenizi içtenlikle rica ederiz.







Teknik Gizlilik:

Üç taraf, ürünlerinin ve teknolojik başarılarının (yani fikri mülkiyet hakları veya patent) gizliliğinden sorumludur, ancak test sürecinde üretilen ilgili teknik verileri, her iki taraf da kesinlikle birbirleri için saklama yükümlülüğü ve sorumluluğuna sahiptir.Her durumda, her iki taraf da herhangi bir üçüncü tarafa bilgi veya veri sağlamamalıdır.



Şu anda şirketimiz temel olarak büyük ölçekli bir test merkezi inşa etti.Bu test merkezinin tüm test tesisleri, ana endüstriyel uygulama alanlarında üst düzey konfigürasyon ve yüksek hassasiyet gereksinimlerine göre tasarlanmış ve üretilmiştir.Çeşitli test tesislerinin yardımcı tesisleri tamamen döşenmiştir ve tasarım konseptleri yeni ve benzersizdir, aynı zamanda çeşitli gelişmiş ve esnek işlevlere sahiptirler ve geniş bir uygulama yelpazesine sahiptirler;





Kontrol sisteminin konfigürasyonu, modern endüstriyel otomasyon kontrol sistemi teknolojisinin güçlü potansiyelini ortaya çıkaran benzersiz teknik avantajlara sahiptir ve bu da aşağıdakilere yansır: Kontrol paneli, mükemmel profesyonel görüntüleyen üst düzey/sofistike görsel insan-makine akıllı kontrol arayüzüne sahiptir. endüstriyel proses kontrol elemanları； benimsenen ana elektrik bileşenleri, uluslararası birinci sınıf ürün kalite standartlarını karşılayan ünlü marka ürünlerdir ve hassas alet yanıtı, yüksek kontrol hassasiyeti, istikrarlı ürün performansı, mükemmel işçilik, rahat çalışma vb. ile karakterize edilirler. as, tüm ekipmanın normal çalışma ortamında güvenli ve güvenilir bir şekilde üretilmesini ve çalıştırılmasını sağlama konusunda tamamen yeteneklidir.





ana girişfabrikalar/tesislertest merkezinin



1. Laboratuvar Püskürtmeli Kurutucu



Ürün Açıklaması



"XIANDAO" markalı laboratuvar ölçekli sprey kurutma test modeli, Çin'deki ilk üründür.1980'lerde kuruluşundan/başlangıcından bu yana, başarısının eşsiz bir geçmişini yaşadı.Yurt içi ve yurt dışında üniversiteler, araştırma merkezleri, araştırma enstitüleri ve toz üretim tesislerinde kullanılmak üzere 250'ye yakın ünite/set tedarik edilmiştir.



Büyük esnekliği, kullanışlılığı, uygulanabilirliği, modern görüntülü genel tasarımı ve farklı düzeylerde kontrol sistemine sahip olması nedeniyle laboratuvar boyutu modeli, laboratuvar kurutma için farklı düzeylerdeki kullanıcıların artan taleplerini karşılayabilir.



Ek olarak, sprey kurutma, toz özelliklerinin sürekli çalışma ile sabit tutulabildiği, hem parçacık oluşumunu hem de kurutmayı içeren benzersiz bir kurutma işlemidir.Optimum çalışma koşullarına ve birinci sınıf toz çeşitlerine/kategorilerine ulaşmada atomizerin ve çalışma değişken parametrelerinin doğru seçimi son derece önemlidir.





BYP-12 Laboratuvar boyutunda kapalı döngü spreyli kurutucu



Uygulama kapsamı



1. Oksit olmayan seramikler (Aen,Si3N4, vb.), sert alaşım, yüksek performanslı pil malzemesi, vb.

2. Tatlandırıcı madde, sağlık ürünleri.

3. Tıbbi ürün, vitamin, organik ilaçlar.

4. Sentetik reçine, parafin mumu.



MSD-8 Laboratuvar ölçeği Çok işlevli hassas farmasötik spreyli kurutucu



Ürün Açıklaması



◆ "XianDao" püskürtmeli kurutucu, müşterilerimize ilk sunulduğu günden bu yana benzersiz bir başarı elde etti.dünya çapındaki üniversitelere, araştırma merkezlerine ve uzman Toz Üretim tesislerine 200'den fazla ünite tedarik edilmiştir.

◆ Farklı seviyelerde kontrol sistemlerine sahip, daha esnek, güvenilir, modern ve kullanıcı dostu bir laboratuvar kurutucunun artan talebini karşılamak için sunulmuştur.

◆ Püskürterek kurutma, hem parçacık oluşumunu hem de kurutmayı içeren benzersiz bir kurutma işlemidir.Toz özellikleri kontrol edilebilir ve toz özellikleri korunabilir.Devamlı

sürekli çalışma boyunca.Atomizerin seçimi ve çalışması optimuma ulaşmada son derece önemlidir.



1. Yüksek kaliteli AISI316 paslanmaz çelik ekipman, tüm sprey kurutma ekipmanı tasarımı güzel, akıcı çizgiler, mükemmel işçilik, makul düzen

2. Üç çeşit seçeneğe sahip atomizasyon yöntemi: farklı özelliklere sahip ürünlerin üretimi için uygun santrifüj, iki sıvı püskürtme üst, iki alt püskürtme sıvısı;

3. Sıcak hava odası çıkarılabilir temizleme, basit kullanım, düşük gürültü;

4. Ve malzeme temas parçaları, hızlı yapısal tasarım, kolay sökme, temizlemesi kolay, hijyenik gerekliliktir;

5. PLC kontrolünü kullanan HMI, giriş sıcaklığını, egzoz sıcaklığını, Besleme hızını, veri toplamayı, kaydetmeyi, yazdırmayı ve proses izleme ve kontrolünü doğrudan ayarlayabilirsiniz.

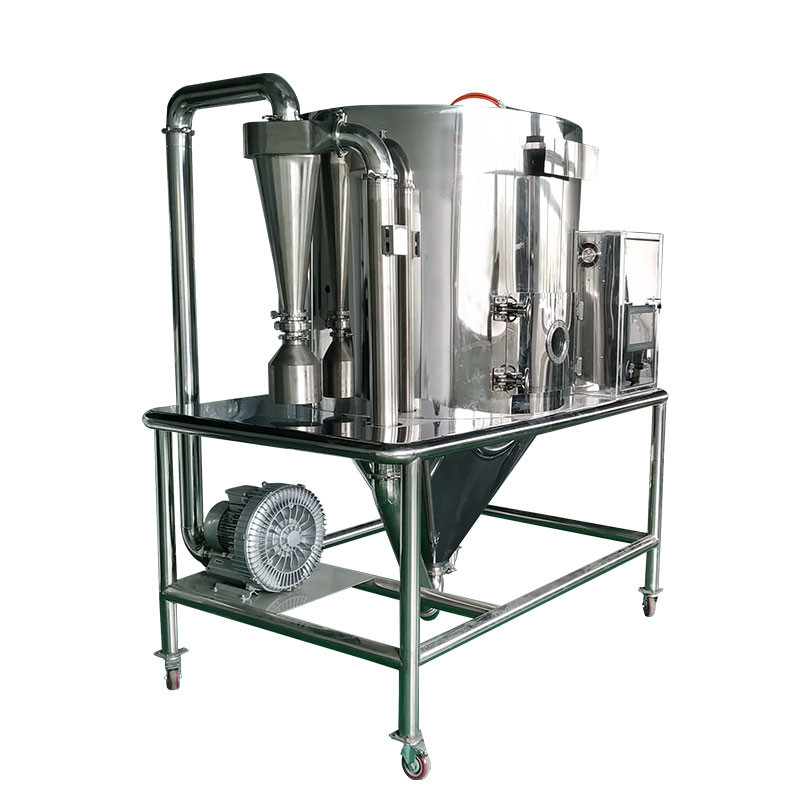

Model LPG-8 Pilot Sprey Kurutucu



Standart Döner Püskürtmeli Kurutucu, çözeltiyi, emülsiyonu, süspansiyonu ve macun malzemelerini toz ürünlere doğrudan püskürterek kurutabilir.Hızlı kuruma hızı, yüksek verimlilik ve az prosedür özelliklerine sahiptir.Malzemenin rengini, kokusunu ve tadını koruyabilir.Kuru toz iyi çözünürlüğe, yüksek saflığa, iyi çalışma ortamına sahiptir ve temel olarak otomatik çalışmayı uygular.Bu makine kimya, petrokimya, metalurji, gıda, ilaç, inşaat, seramik, ormancılık ve kimya endüstrilerinde yaygın olarak kullanılmaktadır.Ek olarak ekipman, ısıtma ve eritme işleminden sonra polietilen mum, biyolojik böcek ilaçları ve bileşik gübreler gibi özel malzemeleri de soğutabilir ve pelet haline getirebilir.



Ana teknik parametreler:

Maks.nem buharlaşma kapasitesi: 3kgs/h

Giriş Sıcaklığı: 120～300℃ ya da öylesine (malzemenin karakterlerine göre ayarlanabilir)

Çıkış sıcaklığı: 80℃～100℃(malzemenin karakterlerine göre ayarlanabilir)

Toplam donanımlı güç: 12KW

CSD-30PkesinlikCseramikSdua etmekDryer



Genel açıklama:



Tüm süreç manuel işlem gerektirmez.

◆ Hassas seramikler için püskürtmeli kurutucu, yeni nesil bir püskürtmeli kurutucudur.Firmamızın teknisyenleri tarafından LPG modeli bazında teknolojik yeniliklerle piyasaya sürülen yükseltilmiş bir üründür.Makine, az yer kaplama, basit kullanım ve güvenilir çalışma özelliklerine sahiptir ve iyi küresellik ve düzgün parçacık boyutu dağılımı ile toz hazırlayabilir, böylece preslenmiş ürünün yoğunluğunu önemli ölçüde artırabilir.

◆ Bu model serisinin üstünlüğü ve pratikliği, bilimsel araştırma birimlerinin kaliteli seramikler ve yeni malzemeler üretmesi için gerekli koşulları sağlar.Şu anda zirkonya, alümina, çinko oksit, PTC, silisyum karbür, silikon nitrür, lityum pil malzemeleri ve diğer endüstrileri başarıyla kullandık ve kullanıcılardan oybirliğiyle övgü aldık.



Teknoloji avantajları:



● Aşağıdaki özelliklere sahip yeni M tipi atomizerin benimsenmesi:

① Mükemmel serbest akışlı küresel toz elde edebilir;

② Eşit parçacık boyutu dağılımına sahip toz üretebilir;

③ Teğet çizgide azalan depozito miktarı;

④ Ürünün ortalama parçacık boyutu ayarlanabilir.

● Tozların çoğunun kurutma kulesinin dibinde toplanmasını sağlamak için tasarlanmış düşük kapaklı tip egzoz yapısı, sadece küçük bir miktar toz Siklon Ayırıcı veya Torba Filtreye girerek gaz-katı ayrımındaki stres seviyesini büyük ölçüde azaltır Aşama sonrası toz toplayıcının.

● Isıtma sistemi, oksitleyici olmayan ısıtma boru bağlantı parçaları kullanır.Kurutma odasına giren hava, üç aşamalı arıtma yoluyla filtrelenir - birincil verimlilik, ara verimlilik ve yüksek sıcaklıkta yüksek verimlilik ve arıtma seviyesi yüz binin üzerine çıkar.Dış safsızlıkların ürüne karışmasını önler ve ürünün kalıplama ve sinterleme gibi işlem sonrası prosedürlerini etkiler.



LSD-1500 laboratuvar spreyli kurutucu



1. Makine üretimi için, gaz yanma ürünleri ile etkili termal ayrışmayı teşvik edebilir.

2. Üretim ölçeğine ulaşmak için piroliz cihazını püskürtebilir.

3. Özel bir seramik fırın göbek borusu, elektrikli ısıtıcı ile dolaylı ısıtma.

4. Çalışma koşulları altında yaklaşık 600 ~ 900 ℃ fırın sıcaklığında.

5. Genel olarak ideal yol, yüksek hızlı santrifüj atomizasyon tipi püskürtme cihazı kullanmaktır, ancak ikinci çözeltiyi ve bulamaç sıvı nozul atomizasyonunu da seçebilir.

6. Kompakt, az yer kaplayan;operasyonda basit, yüksek verimlilik.



Püskürtme Piroliz Cihazı (Sprey Isı Reaktörü)



İşiçin İlkeSprey Isı Reaktör Yöntemi



Karışık beslemeyi (metal tuzu çözeltisi gibi) yüksek sıcaklıkta bir fırında atomize etmek ve toz halinde bir ürün (genellikle metal oksit tozu) elde etmek için anında termal ayrışma, reaksiyon, sentez veya kalsinasyon / sinterlemeden geçirme yöntemi.





Yüksek sıcaklık için özelliklerPüskürtme Pirolizi



1. Parçacıklar mikron ürünler olsa bile çok bileşenli sistemin sentezi.

2. Eklenen bileşenlerin eser miktarda ham maddelerde eşit olarak dağıldığını görebilir.

3. Safsızlıkların daha az mekanik karıştırılması için toz karıştırma yöntemiyle karşılaştırıldığında.

4. Yüzey aktivitesinde toz ürünler, sinterlenmesi kolay.





Bitki özellikleri:



1. Makine üretimi için, gaz yanma ürünleri ile etkili termal ayrışmayı teşvik edebilir.

2. üretim ölçeğine ulaşmak için piroliz cihazını püskürtebilir.

3. özel bir seramik fırın göbek borusu, elektrikli ısıtıcı ile dolaylı ısıtma.

4. çalışma koşulları altında yaklaşık 600~900 ℃ fırın sıcaklığında.

5. genel olarak ideal yol, yüksek hızlı santrifüj atomizasyon tipi püskürtme cihazı kullanmaktır, ancak ikinci çözeltiyi ve bulamaç sıvı nozul atomizasyonunu da seçebilir.

6. kompakt, az yer kaplayan;basit kullanım, yüksek termal verim.





2. Pilot boyutu Model BYP-20 Serisi Kapalı Döngü Püskürtmeli KurutucuiçinÖlçekamaç:



Model BYP-20 Serisi Kapalı Döngü Püskürtmeli Kurutucu



1. Ürünlerin oksitlenmesini önleyebilir ve ürünlerin kalitesini artırabilir.

2. Tozsuz ve aseptik çalışmayı gerçekleştirmek kolaydır.

3. Malzeme sıvısındaki solventi geri alabilir.

4. Güzel kokulu bileşimin korunmasını geliştirebilir.

5. Yanıcı malzeme sıvısını kurutabilir veya soğutma granülasyonunu yapabilir.

6. Malzemeyi güçlü ısı hassasiyeti ile kurutabilir.

7. Daha az kamu tehlikesini veya hiç kamu tehlikesi olmadığını gerçekleştirebilir.

8. Koku giderme cihazını devre dışı bırakabilir.

9. Düşük sıcaklık kuruluğunu 100 santigrat derecenin altında gerçekleştirebilir.



Kapalı Çevrim Sprey Kurutucunun Tanımı



◆ Kurutma odasındaki kapalı döngülü sprey kurutucu, katıdan sıvıya ve sıcak ortama (nitrojen N2) dağılan sis damlacıkları içine kapatılacaktır.

toz ürünler.Elde etmek için döner atomizer veya nozül atomizer ile atomize edilmiş, damlacık kurutma, kontrol edilecek ısı ortamının sıcaklığı veya akışı ile ayarlanabilir,

çözücünün buharlaştırılması, ortamın "çıkarılması" ve tamamen "ıslanmasının" ardından, yoğuşturma ünitesi aracılığıyla geri kazanılacak, yüksek verimli filtrelerdi ve ısı eşanjörüne geri döndürüldü ve son olarak kurutma sistemine geri döndürüldü.

◆ Kapalı döngü sprey kurutma, yıkama ve soğutma işlemi gerekliliklerinin başarısı, doğru bir sıcaklık kontrolünün parçası olacaktır.Yüksek kaynama noktalı alkol için genellikle soğutma suyu veya tuzlu su, diklorometan, heksan, aseton vb. gibi düşük kaynama noktalı çözücüler için, sıkıştırmalı soğutma sistemi ısı değişimi kullanmalısınız.





3.Ticari ölçekli sprey kurutucu:



Özel olarak tasarlanmış Çok Fonksiyonlu PSD-50 Hassas Farmasötik spreyli kurutucu

Müşteri için yeni inşa edilen servis kulesi



Xiandao Company, sprey kurutucu ve akışkan yataklı granülatör için süreç araştırma, tasarım ve imalat konusunda uzmanlaşmış profesyonel bir fabrikadır.

Yakında, bu Çok İşlevli PSD-50 Hassas Farmasötik sprey kurutucuyu test merkezine koyacağız; bunların hepsi, farmasötik, gıda maddesi, kimyasallar, yeni ürünler gibi endüstriyel uygulama alanlarındaki kullanıcıların çoğunluğu tarafından ortaya atılan artan sayıdaki test ihtiyaçlarını karşılamak içindir. enerji ve yeni malzemeler.Tabii ki, bu talepler temel olarak daha karmaşık üretim süreçleri, daha yüksek ürün kalitesi ve daha yüksek test çıktısı gerekliliklerinde yoğunlaşıyor ve bunlar büyük endüstrilerin önümüzdeki dönemde endüstriyel uygulamalarda gelişme eğilimini büyük ölçüde temsil ediyor.Gelişme eğilimi, endüstrinin gelişiminin rüzgar gülü haline geldi.



◆ Şirket, müşterilere test hizmeti (ücretli) sağlamak için özel laboratuvarı kurar ve elde edilen teknik veriler, test için seçim ve tasarım için önemli bir temel sağlayacaktır.

büyük ölçekli ekipman.

◆ Optimize edilmiş tesis konfigürasyonlarını, model seçimini ve tasarımını sağlamaktan da sorumluyuz ve ayrıca kurulum, hata giderme ve operatörler için eğitim ve pratik işletim deneyimlerini aktarma konusunda müşterilere rehberlik ediyoruz.



ReferansICPset pf için kontrol kabini arayüzüPSDserisi Püskürtmeli Kurutucu



Otomasyonla ilgili referans bilgileri



Gelişmiş Endüstriyel Otomasyon Kontrol Sistemi



Otomatik kontrol sistemi, SIEMENS şirketinin S7-315 2DP programlanabilir mantık denetleyicisini uygulayan ve STEP 5.5 programlama yazılımına dayalı PLC denetleyicisinden oluşur, tesisin başlatılması ve durdurulması ve birbirine bağlanması, PID döngü kontrolü ve proses parametrelerinin alarmı ve vb. Gerçekleştirilebilir.Kontrol sistemi önce operatörün komutlarını kabul eder ve ardından toplanan saha bilgilerine göre proses programının mantık koşullarının yerine getirilip getirilmeyeceğine karar verir.Koşullar kurulursa, kontrol programı, kontrol sürecindeki her türlü ekipmanı etkinleştirmek veya kapatmak için sinyalleri belirli bir sırada verir.



HMI insan-makine arayüzü, SIEMENS'in kurutma ekipmanı kontrol sisteminin çalışmasını, çalışma durumu izlemesini, veri analizini, kaydını ve çıktısını gerçekleştiren konfigürasyon yazılımı SIMATIC WinCC tarafından konfigüre edilir.Saha ekipman ve personelinin organik birleşimini tamamlamıştır.Operatör, HMI aracılığıyla komutları girebilir ve farklı ürünlerin üretimini tamamlamak için farklı işlem parametreleri veya formüller girebilir. Aynı zamanda sistemin durumu hakkında bilgi alabiliriz.Ayrıca sistemin güncel üretim bilgilerini sorgulayabilir veya tarihsel üretim sürecinin önemli kayıt verilerini izleyebilir (soruşturabiliriz).Anormal bir durum varsa, sistem alarm sinyali gönderir.



Saha verileri S7-315 PLC üzerinden toplanır ve toplanan veriler WinCC'yi konfigürasyon yazılımı olarak alan bilgisayarda CP343-1 modülü kullanılarak TCP/IP protokolü üzerinden görüntülenip kayıt altına alınır.



PLC'de toplanan veriler ayrıca endüstriyel yönlendirici (HUB) aracılığıyla uzak bir bilgisayara gönderilir.



PLC yazılımı ve ana bilgisayar yazılımı programlaması, S88 program yapısını ve modüler tasarımı uygular.



Farklı kontrol nesnelerine göre, valf modülleri, analog giriş şablonları, analog çıkış şablonları, PID kontrol döngüsü şablonları vb. dahil olmak üzere motor şablonları (invertör kontrolü ve doğrudan çalıştırma kontrolü dahil olmak üzere iki tip) yazılır.



Proses kontrolü açısından, programlama için SIEMENS'in GRAPH bloğu uygulanarak proses daha net hale getirilir.



Kurutma işlemi, bir dizi küçük işleme (soğuk işlem, sıcak işlem, su işlemi, malzeme işlemi, kurutma, vb.) göre rafine edilir.



Otomatik kontrol sisteminin amacı, sprey kurutucunun önemli proses parametrelerini kontrol ederek ve izleyerek ekipmanların normal çalışmasını sağlamak ve ürün kalitesinin istikrarını sağlamaktır.
