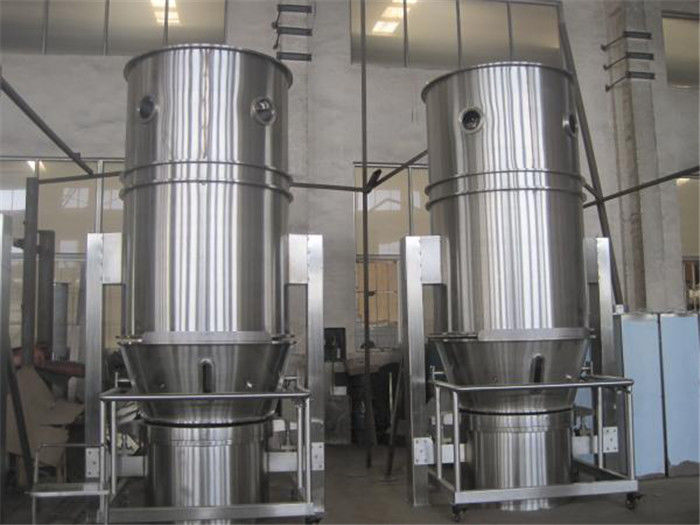

1.5m3 / dak 6200mm FG Dikey Akışkan Yataklı Kurutucu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XIANDAO |
| Sertifika: | CE / UL / SGS / EAC / CR – TU |
| Model numarası: | fg |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Ahşap kasa |
| Teslim süresi: | 8 ~ 18 HAFTA |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Ayda 20 set |
|
Detay Bilgi |
|||
| Ürün adı: | FG Serisi Akışkan Yataklı Kurutucu | Malzeme: | SUS316 / SUS304 / KARBON ÇELİK, VB |
|---|---|---|---|
| Isıtma Kaynağı: | Buhar / Elektrik / Doğalgaz / Vb | Kapasite: | Özelleştirilmiş |
| Kontrol: | HMI & DÜĞMESİ | Motor: | ABB SEW |
| basınçlı hava miktarı: | 0.3-1.5m3 / dakika | ana makinenin yüksekliği: | 2100-6200 mm |
| Vurgulamak: | FG dikey akışkan yataklı kurutucu,6200mm dikey akışkan yataklı kurutucu,FG farmasötik akışkan yataklı kurutucu |
||
Ürün Açıklaması
FG (Akışkan Yataklı Kurutucu) (FBD Kurutucu) / Dikey İlaç Akışkan Yataklı Kurutma Makinesi ( Akışkan Yataklı Kurutma Makine )
Genel açıklama
Akışkan yataklı kurutma, tüm toz işleme endüstrisinde kullanılabilir.İlaç endüstrisinde, bu yenilikçi yöntem uzun zaman önce zaman alıcı tepsi kurutmanın yerini almıştır: Akışkan yataklı kurutma ile kurutma işlemi, kurutma fırınındaki kuruma süresini yaklaşık yirmi kat azaltır.Ek olarak, akışkan yataklı kurutma, tepsilerdeki düzensiz kurutmaya kıyasla kontrollü ve homojen kurutma koşulları sağlar.
Ürün Detayları:
| Malzeme: | SUS316 / SUS304 / KARBON ÇELİK, VB | Isıtma Kaynağı: | Buhar / Elektrik / Doğalgaz Vb |
| Doküman: | FAT / IQ / OQ / PQ | Kapasite: | Özelleştirilmiş |
| Kontrol: | HMI & DÜĞMESİ | Motor: | ABB SEW |
teknik parametreler
| şartname | hammadde kabı |
üretim kapasitesi kg / parti |
tüketmek buhar |
miktarı sıkıştırılmış hava |
gücü hayran |
ana makinenin yüksekliği | ||
| karartma (mm) | hacim (L) | Min. | Maks. Alan sayısı | Kg / toplu | m3 / dak | kw | mm | |
| 3 | 300 | 12 | 1.5 | 4 | 12 | 0.3 | 2.2 | 2100 |
| 5 | 400 | 22 | 4 | 6 | 23 | 0.3 | 4 | 2300 |
| 30 | 700 | 100 | 15 | 36 | 70 | 0.3 | 5.5 | 2500 |
| 60 | 1000 | 220 | 30 | 72 | 140 | 0.6 | 11 | 3000 |
| 120 | 1200 | 420 | 80 | 140 | 211 | 0.6 | 18.5 | 3300 |
| 200 | 1400 | 670 | 100 | 240 | 282 | 0.9 | 22 | 3800 |
| 300 | 1600 | 1000 | 150 | 360 | 366 | 0.9 | 30 | 4000 |
| 500 | 1800 | 1500 | 250 | 600 | 465 | 0.9 | 45 | 4800 |
| 1000 | 2200 | 2500 | 500 | 1100 | 800 | 1.5 | 75 | 6200 |
Notlar:
Sıcaklık: Ortamdan 120 ° C'ye ayarlanabilir;
Toplama oranı:>% 99
Çalışma süresi: 15 ~ 30 dak (malzemeye bağlıdır)
Nihai ürünün içeriği: ~% 0.2
Gürültü: ≤75dB
Prensip:
Temiz hava, iki veya üç filtre ile filtrelenir ve ardından ısıtma için ısıtma sistemine girer.Isıtıldıktan sonra, sıcak hava kurutma odasına girer ve FBD'nin çanağındaki malzemeyi üfler ve malzemenin akışkanlaştırma koşullarına geçmesini sağlar.Bu süre zarfında malzeme kurutulur.Müşteriler makineyi kullandıklarında, prosedür ve parametreleri proses gereksinimlerine göre ayarlayabilir ve ardından makineyi başlatabilirler.
FG-B akışkan yataklı kurutucu ve FBG 2 bar darbeye dayanıklı akışkan yataklı kurutucu, ilaç, gıda, yem, kimya endüstrilerinde toz ve partiküllerin kurutulması için yaygın olarak kullanılmaktadır.Bir akışkan yatak, onları harekete geçirecek kadar büyük bir hızda parçacıkların içinden yukarı doğru geçen bir hava akımına sahip katı parçacıklardan oluşan bir yataktır.Hava partikül yatağından geçerken partiküller kaynamış su gibi davranır.Aktif hareket, gelişmiş karıştırma potansiyeli yaratır ve bir izotermal özellik ile sonuçlanır.Kabarcıklı bir akışkan yatakta, akışkanlaştırılmış parçacıkların kütlesi içinde sıcaklık gradyanı mevcut değildir.Havanın sıcaklığı ve hacmi hassas bir şekilde ayarlanabildiğinden, işlem hızlı ısı transferi sağlayarak onu çok verimli hale getirir, ancak ürüne zarar vermez.
Bitkinin yapısı:
1. GİRİŞ AHU
Giriş AHU, Birincil filtre (G4), Son filtre (F8), yüksek verimli filtre (H13) ve doğru sıcaklık kontrollü ısıtıcıdan oluşur.Giriş hava akışı, hızı ve basıncı değişken ve kontrol edilebilir.Isıtıcı için buhar radyatörü, elektrikli ısıtıcı, gaz ocağı vb. Olabilir.
2. ANA GÖVDE YAPISI
Ana gövde yapısı; alt çanak, arabalı hareketli ürün çanağı, akışkanlaştırılmış bölme, genleşme bölmesi / filtre yuvasından oluşmaktadır.Alt çanak, ürün kabı ve akışkanlaştırılmış bölme, güvenilir sızdırmazlığı sağlamak için sıkıştırılmış hava kontrol sensörü ile kapatılmış şişirilebilir silikon contadır.
3. ÜRÜN FİLTRESİ
İki parçalı çift yapılı torba filtre (isteğe bağlı olarak paslanmaz çelik filtre mevcuttur), güvenilir sızdırmazlık sağlamak için kompresör hava kontrol sensörü ile genleşme odası iç yüzeyleri arasında sızdırmaz hale getirilmiş şişirilebilir silikon contadır.İşleme aşamasında ürün güvenliğini sağlamak için egzoz borusuna bir toz sensörü monte edilir ve kontrol sisteminden kilitlenir.
4. EGZOZ AHU
Egzoz tozu toplama filtresi çevre dostu olarak tasarlanmıştır.
Özellik:
Akışkanlaştırma yatağının yapısı ölü köşeden kaçınmak için yuvarlaktır.Haznenin içinde, hammaddelerin topaklaşmasını ve akış kanalı oluşturmasını önlemek için bir karıştırma cihazı bulunmaktadır.Granül, ters çevirme yöntemi ile boşaltılır.Çok rahat ve dolu.Boşaltılan sistem isteğe göre tasarlanabilir.
Negatif basınç ve sızdırmazlık koşullarında çalıştırılır.Hava filtrelenir.Bu nedenle kullanımı basittir ve temizlik için uygundur.GMP gerekliliklerine uygun ideal bir ekipmandır.
Proses varyantları için sprey granülasyonu, sprey aglomerasyonu veya sprey kaplama için, tanımlanmış bir artık değere ulaşana kadar sadece nemin buharlaşması gerektiğine değil, aynı zamanda kurutmanın tüm sprey prosesi sırasında gerçekleştiğine dikkat edilmelidir.Çok yüksek giriş hava sıcaklıkları yetersiz sıvı köprülerine, dengesiz granül yapılarına veya homojen olmayan görünümlü filmlere yol açabilir.
Ortamın hızlı ısı iletimini sağlamak için akışkan yatak.
Uygulamalar:
Makine esas olarak ilaç, gıda, kimya ve diğer bazı endüstrilerden gelen toz veya granülleri kurutmak için kullanılır.
Isteğe bağlı öğeler:
1. 2Bar & 10Bar TOZ PATLAMASI
Güvenilir topraklama cihazı ile operatör, ekipman ve çevre güvenliğini sağlamak için 2bar ve 10bar toz patlamasına dayanıklı tasarım seçilebilir.
2. Kaldırma makinesi ile ürün şarjı
Vakum transfer makinesi ile ürün şarjı 3. Talep üzerine makine için duvar içi yapı
Süreç akış şeması
Akışkan Yataklı Kuruee İlaçlar için
