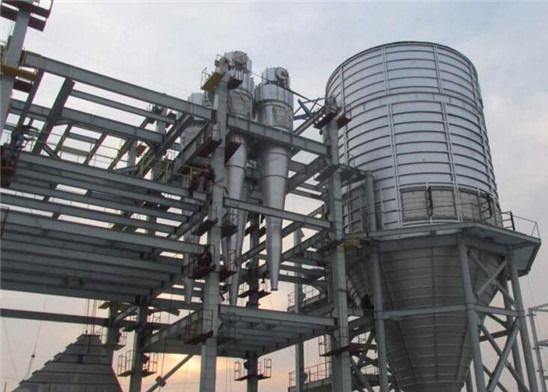

CE 2mm Anında Siyah Çay Sprey Kurutma Tesisi

Ürün Açıklaması

Anında Çay üretim hattı

AÇIKLAMA

XIANDAO'nun Hazır Çay Üretim Hattı (Anında siyah çay üretim hattı) yüksek kaliteli performansa sahiptir.
Üç veya dört ekstraksiyon tanklı ekstraktör, katı içeriği yaklaşık% 6-12 olan çıkış solüsyonu verecektir.Bu çözüm, içinde bir miktar lif içerir.Daha sonra disk ayırıcı elyafı ayıracaktır.
Soğuk suda çözünür hazır çay gerekirse, diskli ayırıcı da çoğu çay yağını ayıracaktır.Müşterinin gereksinimlerine bağlı olarak;ikili uygulama için bir disk ayırıcı (iki fazlı ve üç fazlı ayırma) veya iki ayrı disk ayırıcı olabilir.
Ayrılan çözelti daha sonra buharlaştırıcı tarafından konsantre edilecektir.Buharlaştırıcıdan sonra katı içeriği normalde% 30-45 civarındadır (çayın türüne bağlıdır).
Konsantre çay daha sonra sprey kurutucu ile çay tozu halinde kurutulacaktır.Basınçlı püskürtmeli kurutucu daha büyük partikül ve anında çözünür çay verecektir.
İstenilen ürün boyutu 1 veya 2 mm gibi daha büyükse talep üzerine akışkan yataklı granülatör sağlanır.

Bitkinin Tanımı

Ⅰ.Ekstraksiyon tankı
Ekstraksiyon tankımız, ilaç, sağlıklı gıda, hazır içecekler ve kimya endüstrileri için geniş çapta uygulanabilir.Özel tasarımımız yüksek çalışma verimliliği ve rahat çalışma sağlar.WIP (yerinde yıkama) bölümü istek üzerine mevcuttur.
Seri haldeki çok üniteli ekstraksiyon tankları ile ekstraksiyon sürecini yarı sürekli hale getirebilir ve hammaddelerin çoğunu hammaddeden çıkarabiliriz.
Bazı özel çaylar, aromayı korumak için özel tasarım gerektirir.Aromayı çıkarmak ve daha sonraki işlemler için ayırmak için tasarıma sahibiz.

Ⅱ.Disk Ayırıcı (ikili uygulamalar)

Disk Separatör, biyoteknoloji, ilaç, pigment, gıda, yağ, petrokimya ve süt endüstrilerinde “sıvı - sıvı ve katı - sıvı” karışımını farklı oranlarda ayırmak için kullanılan bir tür arıtma ekipmanıdır.
Ekstrede çok düşük oranda lif veya kül vardır.Nihai ürünün% 100 çözülebildiğinden emin olmak için, safsızlıkları gidermek için disk ayırıcı öneririz.
Soğuk suda çözünür çay yapmak için çay yağını da ayırmalıyız.Yağ ve çözülmeyen safsızlıkları ayırmak için bir ayırıcı veya iki ayrı ayırıcı olabilir.Bazı müşteriler çay yağını rafine etmek için daha fazla ayırıcıya ihtiyaç duyar.

Ⅲ.Yoğunlaştırıcı

Çok aşamalı Vakum yoğunlaştırıcı

Sprey kurutucudan önce özü konsantre etmek için normalde çok etkili düşen film buharlaştırıcısını öneririz.Buharı defalarca kullanarak enerji tasarrufu sağlar.Ön etkiden gelen buhar daha yüksek basınca sıkıştırılırsa, yoğunlaşma ısısı da geri kazanılabilir.Basınca karşılık gelen doymuş buhar sıcaklığı da daha yüksektir ve buhar ısıtma için yeniden kullanılabilir.Bu prensip altında buhar jeti buhar kompresörü kullanılır.
Jet kompresör çok yüksek hızda çalışır ve hareketli parçası yoktur.Yapı basittir ve işlem güvenilirdir.
Düşen film evaporatörünün her etkisi bir üst dağıtım sistemine sahiptir.Sıvı, silindirik içi boş ince bir sıvı katman oluşturarak her bir tüp içinde aşağı doğru akar, buharlar eksenel olarak aşağı doğru akar.
Konsantre ürün buharlardan iki aşamada, ilk olarak yerçekimi ile alt uca ve ikinci olarak yüksek verimli bir siklon ayırıcı ile ayrılır.Temiz buharlar daha sonra bir sonraki etkiyi ısıtmak için kullanılır veya yoğunlaştırılır (son etki).
Dondurucu yoğunlaştırıcılar da var.Ancak toz tüketimi çok fazla olduğu için uygulama geniş değildir.

Ⅳ.Sprey kurutucu
İyi bir çözünürlüğe sahip olmak için, normalde bu uygulama için basınçlı püskürtmeli kurutucu öneririz.
Konsantre çözelti, yüksek basınçlı homojenleştirme pompası ile kurutma kulesine beslenmeli ve ardından ince boncuklara püskürtülmelidir.Filtrelenmiş ve ısıtılmış hava, sıcak hava dağıtıcıları aracılığıyla kurutma kulesine akar ve sıvı ince boncukları çok hızlı kurutur.Kuru ürün, püskürtmeli kurutucunun dibinde toplanacak ve tozlar siklonlarda toplanacaktır.
Özel tasarımımız ürünün kalitesini garanti edecek ve enerji tüketimini azaltacaktır.

Ancak anında granül çay ürünü almak istiyorsanız, PFSD Serisi Çok Aşamalı Hassas Akışkan Yataklı Püskürtmeli Kurutucuyu (Sürekli Üretim) şiddetle tavsiye ederiz.

PFSD-760 Serisi Çok Aşamalı Hassas Akışkan Yataklı Püskürtmeli Kurutucu

(Sürekli Üretim).

Ayrıca aşağıdaki FL Serisi Akışkan Yataklı Granülatör (Küçük Boy Seri Üretim) kullanıcıların tercihi içindir.

Akışkan yataklı granülatör:

Daha büyük ürün partikül boyutu gerektiğinde, yaklaşık 1 ila 2 mm partikül üretebilen akışkan yataklı granülatör öneririz.

Granülatörde, ince hazır çay tozu bir ürün kabına yüklenir ve ısıtılmış ve filtrelenmiş hava ile akışkanlaştırılır.Sıvı çay özütü veya başka herhangi bir aroma, granüller yapmak için akışkanlaştırılmış güce püskürtülür.

Ⅴ.Isı geri kazanım sistemi
Demlenen çay yaprakları sistemin yakıtı olarak kullanılabilir.Ancak orijinal demlenmiş çay yaprakları ıslaktır, yakılması kolay değildir.Bu yüzden önce çay yapraklarına basıyoruz, ardından çay yapraklarını sıcak hava fırınına veya kazana beslemeden önce kurutmak için kurutma kulesinden gelen sıcak havayı ve baca gazının ısısını kullanıyoruz.
Ⅵ.Diğer bölümler
Tesisin sorunsuz çalışması için, sistem için bazı çökeltme tankları, tampon tankları ve diğer depolama tanklarını da yapılandırıyoruz.
WIP (Yerinde Yıkama) sistemi istek üzerine sağlanır.


Genel akış şeması:
