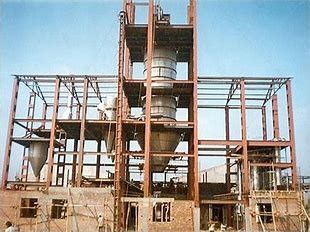

Isı Geri Kazanım Sistemli EAC Anında Çay Endüstriyel Kahve Püskürtmeli Kurutucu

Ürün Açıklaması

Anında Çay üretim hattı

TANIM

XIANDAO'nun Anında Çay Üretim Hattı (Anında siyah çay üretim hattı) yüksek kaliteli performansa sahiptir.
Ciddi anlamda üç veya dört ekstraksiyon tanklı ekstraktör, %6-12 civarında katı içeriği ile çıkış solüsyonu verecektir.Bu çözelti içinde bir miktar lif içerir.Daha sonra disk ayırıcı fiberi ayıracaktır.
Soğuk suda çözünür hazır çay gerekliyse, disk ayırıcı çoğu çay yağını da ayıracaktır.Müşterinin gereksinimlerine bağlıdır;ikili uygulama için bir disk ayırıcı (iki fazlı ve üç fazlı ayırma) veya ayrı ayrı iki disk ayırıcı olabilir.
Ayrılan çözelti daha sonra evaporatör tarafından konsantre edilecektir.Buharlaştırıcıdan sonraki katı içeriği normalde %30-45 civarındadır (çay tipine bağlıdır).
Konsantre çay daha sonra sprey kurutucu ile kurutularak çay tozuna dönüştürülür.Basınçlı püskürtmeli kurutucu daha büyük parçacık ve anında çözünür çay verecektir.
Gerekli ürün boyutu 1 veya 2 mm gibi daha büyükse, talep üzerine akışkan yataklı bir granülatör sağlanır.

Tesisin Tanımı

ⅰ.Ekstraksiyon tankı
Ekstraksiyon tankımız ilaç, sağlıklı gıda, hazır içecekler ve kimya endüstrileri için yaygın olarak uygulanabilir.Özel tasarımımız yüksek çalışma verimliliği ve rahat çalışma sağlar.WIP (yerinde yıkama) bölümü istek üzerine mevcuttur.
Seri halinde çok üniteli ekstraksiyon tankları ile, ekstraksiyon sürecini yarı sürekli hale getirebilir ve bileşenlerin çoğunu ham maddeden çıkarabilirdik.
Bazı özel çaylar, aromayı korumak için özel tasarım gerektirir.Aromayı çıkarmak ve daha sonraki işlemler için ayırmak için tasarımımız var.

ⅱ.Disk Ayırıcı (ikili uygulamalar)

Disk Ayırıcı, biyoteknoloji, ilaç, pigment, gıda, yağ, petrokimya ve süt endüstrilerinde "sıvı - sıvı ve katı - sıvı" karışımını farklı oranlarda ayırmak için kullanılan bir tür arıtma ekipmanıdır.
Ekstrakta çok düşük yüzdeli lifler veya kül var.Nihai ürünün %100 çözülebildiğinden emin olmak için, kirleri çıkarmak için disk ayırıcı öneririz.
Soğuk suda çözünür çay yapmak için çayın yağını da ayırmalıyız.Yağı ve çözünmeyen safsızlıkları ayırmak için bir ayırıcı veya ayrı ayrı iki ayırıcı olabilir.Bazı müşteriler ayrıca çay yağını rafine etmek için daha fazla ayırıcıya ihtiyaç duyar.

ⅲ.yoğunlaştırıcı

Çok aşamalı Vakum yoğunlaştırıcı

Normalde, ekstraktı sprey kurutucudan önce konsantre etmek için çok etkili düşen film evaporatörünü öneriyoruz.Buharı tekrar tekrar kullanarak enerji tasarrufu sağlar.Ön etkiden gelen buhar daha yüksek basınca sıkıştırılırsa, yoğuşma ısısı da geri kazanılabilir.Basınca karşılık gelen doymuş buhar sıcaklığı da daha yüksektir ve buhar ısıtma için yeniden kullanılabilir.Bu prensipte buhar jetli buhar kompresörü kullanılmaktadır.
Jet kompresör çok yüksek hızda çalıştırılır ve hareketli parçası yoktur.Yapı basittir ve operasyon güvenilirdir.
Düşen film evaporatörünün her etkisinin bir üst dağıtım sistemi vardır.Sıvı, her bir tüpte düzgün bir şekilde aşağı doğru akar, silindirik, içi boş ince bir sıvı tabakası oluşturur, buharlar eksenel olarak aşağı doğru akar.
Konsantre ürün, ilk olarak yerçekimi ile alt uca ve ikinci olarak yüksek verimli bir siklon ayırıcı ile iki adımda buharlardan ayrılır.Temiz buharlar daha sonra bir sonraki etkiyi ısıtmak için kullanılır veya yoğunlaştırılır (son etki).
Dondurucu yoğunlaştırıcılar da vardır.Fakat toz tüketimi çok fazla olduğu için uygulama alanı geniş değildir.

ⅳ.Sprey kurutucu
İyi bir çözünürlüğe sahip olmak için, normalde bu uygulama için basınçlı püskürtmeli kurutucu öneriyoruz.
Konsantre çözelti, yüksek basınçlı homojenleştirme pompası ile kurutma kulesine beslenmeli ve ardından ince taneciklere püskürtülmelidir.Filtrelenmiş ve ısıtılmış hava, sıcak hava dağıtıcıları vasıtasıyla kurutma kulesine akar ve sıvı ince tanecikleri çok hızlı kurutur.Kuru ürün püskürtmeli kurutucunun alt kısmında, ince taneler ise siklonlarda toplanacaktır.
Özel tasarımımız ürünün kalitesini garanti edecek ve enerji tüketimini azaltacaktır.

Ancak anında granül çay ürünü almak istiyorsanız, PFSD Serisi Çok Kademeli Hassas Akışkan Yataklı Püskürtmeli Kurutucu (Sürekli Üretim) şiddetle tavsiye ederiz.

PFSD-760 Serisi Çok Kademeli Hassas Akışkan Yataklı Püskürtmeli Kurutucu

(Sürekli Üretim).

Ayrıca aşağıdaki FL Serisi Akışkan Yataklı Granülatör ( Küçük Boy Parti Üretimi ) kullanıcıların tercihi içindir.

Akışkan yataklı granülatör:

Daha büyük ürün partikül boyutu gerektiğinde, yaklaşık 1 ila 2 mm partikül üretebilen akışkan yataklı granülatör öneririz.

Granülatörde, ince hazır çay tozu bir ürün kabına yüklenir ve ısıtılmış ve filtrelenmiş hava ile akışkanlaştırılır.Sıvı çay özütü veya başka herhangi bir aroma, granül yapmak için akışkanlaştırılmış gücün üzerine püskürtülür.

ⅴ.Isı geri kazanım sistemi
Demlenmiş çay yaprakları sistemin yakıtı olarak kullanılabilir.Ancak orijinal demleme çay yaprakları ıslaktır, yakılması kolay değildir.Bu yüzden önce çay yapraklarını presliyoruz ve ardından kurutma kulesinden gelen sıcak havayı ve baca gazının ısısını çay yapraklarını sıcak hava fırınına veya kazana beslemeden önce kurutmak için kullanıyoruz.
ⅵ.Diğer bölümler
Tesisin sorunsuz çalışması için sistem için bazı çökeltme tankları, tampon tanklar ve diğer depolama tankları da yapılandırıyoruz.
WIP (Yerinde Yıkama) sistemi istek üzerine sağlanmaktadır.


Genel akış şeması:
