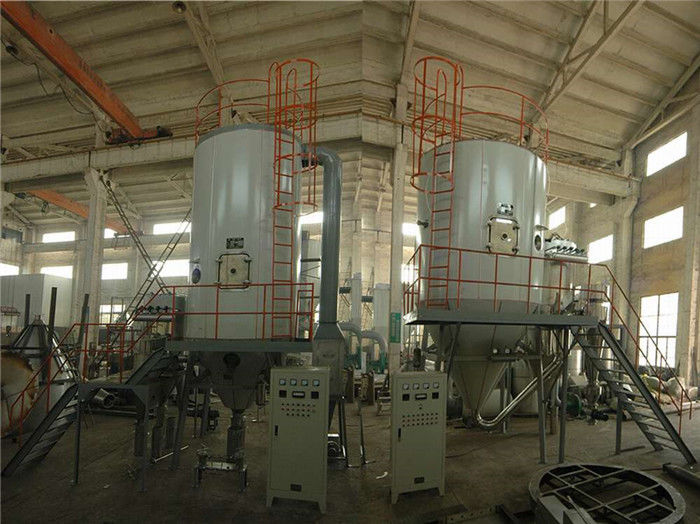

SUS316 20000kg / H YPG Basınçlı Püskürtme Kurutma Makinesi

YPG Serisi Basınçlı sprey kurutucu

Genel açıklama

YPG serisi basınçlı püskürtmeli granülleme ve kurutma makineleri, basınç altında yüksek katı içerikli boyut karışımını püskürtebilir ve kurutabilir ve küresel taneli ürün haline getirebilir.İyi bir akışkanlığa sahip olan kurutulmuş toz, kalıbı homojen bir şekilde hızla tam olarak dolduracak ve sabit bir kalan su ve gevşeklik içeriğini koruyacaktır.Toz, mekanik olarak granüle edilmiş toz için kullanılana kıyasla kalıbın kullanım ömrünü 4-8 kat artırmak için statik basınç altında kalıplama ürünleri için uygulanabilir.Kalıplanmış ürünler iyi bir homojenliğe ve yüksek derecede finisaja sahiptir, bu nedenle porselen tuğlalar, sofra örtüleri, seramik gofretler, seramik malzemeler, ferrit manyetik malzemeler vb. Ticaretinde yaygın olarak kullanılmaktadırlar.

◆ Bu ekipman iki işlevi birbirine bağlar: kurutma ve granülasyon.Püskürtme deliğinin basıncını, akışını ve boyutunu ayarlamak için belirli boyut ve oranlarda ihtiyaç duyulan bilyeli granül proses gerekliliklerine uygun olarak üretilebilir.

◆ Setin ürünlerle temas edeceği kule gövdesi, boruları ve seperatörü AISISUS304 veya AISISUS304L veya AISISUS316L veya AISISUS316'dan imal edilmiştir.Kurutma kulesi gövdesinin iç ve dış kasaları arasında güvenli bir ısı koruma katmanı bulunmaktadır.Dolgulu malzeme ince cam pamuktur.Kule gövdesi aynı zamanda gözetleme kapısı, gözetleme camı, lamba yuvası, kontrol sayaçları ve elektrik kontrol paneli ile kontrol edilen ve görüntülenen aletlerle donatılmıştır.

Ürün Detayları

teknik parametreler

teknik parametreler

Notlar: Suyun buharlaşma miktarı, malzemenin özelliklerine, katı içeriğine ve sıcak hava giriş ve çıkışının sıcaklığına bağlıdır.

Bir dizi basınçlı püskürtme için konfigürasyon dryer sistemi

1. Hava giriş sistemi: Hava filtresi (Ön ve son filtre & Alt yüksek verimli filtre ve yüksek verimli filtre gibi), hava ısıtıcısı (elektrikli ısıtıcı, buhar radyatörü, gaz fırını vb.) ve bağıl hava giriş kanalı.

2. Sıvı dağıtım sistemi: şunlardan oluşur: diyafram pompa veya vidalı pompa, malzeme karıştırma tankı ve ilgili boru.

3. Püskürtme sistemi: invertörlü basınç pompası.

4. Ana kule: Konik bölümler, düz bölümler, hava çekici, aydınlatma cihazı, menhol ve benzerlerinden oluşur.

5. Malzeme toplama sistemi: Siklon ayırıcı ve bez torba filtre veya su sıyırıcıdan oluşur. Bu parçalar müşteri ihtiyaçlarına göre donatılmalıdır.

6. Hava çıkış sistemi: Emiş fanı, hava çıkış kanalı ve son filtre veya yüksek verimli filtreden oluşur. (Filtre seçimi için müşteri isteğine göre yapılır.)

İş akışına kısa giriş

Hammaddenin sıvısı diyaframlı pompa ile pompalanır.Hammadde sıvısı küçük damlacıklar halinde atomize edilir.Sonra sıcak havayla toplanır ve düşer.Toz malzemenin çoğu kısmı ana kulenin tabanının çıkışından toplanacaktır.İnce toz için, yine de bunları siklon ayırıcı ve bez torba filtre veya su (ıslak) yıkayıcı ile sürekli olarak toplayacağız.Ancak maddi özelliğe bağlı olmalıdır.

Basınçlı tip sprey granülasyon kurutucu temelde bir besleme sistemi, bir kurutma sistemi, bir toz giderme sistemi, bir ısıtma sistemi ve bir elektrik sisteminden oluşur ve her sistem bazı ilgili ekipmanları içerir.

Besleme sistemi bir karıştırma haznesi, bir filtre, bir diyafram pompası ve bir püskürtme tabancasından oluşur.Bilyalı öğütülmüş ikincil bulamaç, bilyalı değirmenden karıştırma tankına aktarılır ve pompalanır ve diyafram pompası tarafından filtreden taşınır ve ardından püskürtme tabancası aracılığıyla kurutma kulesine girer.

Bulamaç, püskürtme granülasyon kurutma işlemini başlatmak için püskürtme tabancası nozülünden kurutma kulesine girer.Spesifik süreç üç aşamaya ayrılmıştır:

Bulamaç atomizasyonu

Bulamaç, besleme sistemindeki diyaframlı pompa ile nozuldan belirli bir basınçta kurutma kulesine bastırılır.Basıncın enerjisi kinetik enerjiye dönüştürülür.Bulamaç, hemen damlacıklara bölünen yüksek hızlı bir sıvı film oluşturmak için ağızlıktan aşağıdan yukarıya doğru püskürtülür.Atomizasyon ile üretilen damlacıkların boyutu basınçla ters orantılıdır ve nozulun üretim kapasitesi basıncın karesiyle orantılıdır.

Granül toz deşarjı

Kurutma kulesi, kurutma kulesi ve egzoz fanına sıcak havayı ileten fan, kurutma sistemini oluşturur.

Toz giderme sistemi, yüksek verimli siklon ayırıcı, torba filtre, santrifüj fan vb. İçerir. Egzoz fanı, daha ince partikülleri ve kuru havayı yüksek verimli siklon ayırıcıya gönderir.Etkili ayırmanın ardından, daha ince parçacıklar, geri kazanım için ayırıcının altındaki alıcı kabın içine girer.Çok az miktarda kalan ince partikül içeren atık gaz yine santrifüj fan ile torba filtre içerisine emilerek toz toplanarak atık gazın zararsız bir şekilde arıtılması sağlanır ve nihai atık gaz bacadan boşaltılır.

Ayrıca elektrikli ısıtıcılar ve gaz yakıtlı hava ısıtıcıdan (fırın) oluşan bir ısıtma sistemi kurutma kulesine sıcak hava sağlar.Elektrik kontrol kabininden ve sıcaklığı izlemek için hava girişine ve çıkışına yerleştirilen yerinde sensörlerden oluşan elektrik sistemi, tüm tesisin normal çalışmasını sağlamak için tüm sprey granülasyon kurutucusunun ana bağlantılarını izleyebilir ve kontrol edebilir.

Damlacıklar küresel bir şekle kurutulur.

Damlacıklar ile sıcak hava arasında kurutma karışık bir akışta gerçekleştirilir,ve sıcak hava kuleye üst kapaktaki sıcak hava dağıtıcısından girer.Sıcak hava dağıtıcısı, aşağı doğru bir akış hattı oluşturur ve damlacıklar, alttan üste sıcak hava akışına püskürtülür.Yüzey geriliminin etkisiyle damlacıklar küresel bir şekil oluşturur.Aynı zamanda, damlacıklar geniş bir yüzey alanına sahip olduğundan, su hızla buharlaşır ve kurur ve sonunda kuru, küresel granüler (partikül) bir toz oluşturmak üzere küçülür.Oluşan küresel tanecikli toz, kurutma kulesine yavaş yavaş yerleşir ve sıcak havadan ayrılır.Kulenin dibindeki huni boşluğu, tanecikli malzemeleri toplar ve boşaltma portundan boşaltır.Daha ince partiküller ve kuru hava, huni konisinin üst kısmına bağlanan egzoz fanı tarafından çekilerek toz giderme sistemine girilir.

Ekipman seçiminde ve teknik tasarımda testin önemi

◆ Farklı ürünlerin farklı kurutma teknolojileri ve partikül kuralları olduğundan, tüm gereksinimleri karşılayan tek bir tip sprey kurutucu yoktur.Artık püskürtme hala bir tür teknoloji olarak görülüyor.Test, türleri doğru seçmenin temelidir."YIBU" Firması tarafından üretilen makine, özellikle malzemelerin teknolojik testlerini yapmak için kullanılmaktadır.Bu türden pragmatik tutum, deterjan tozu, polimerize reçine, beyaz karbon, Mn3O4, soya fasulyesi sütü, lipaz, deniz hıyarı Çin geleneksel tıbbı gibi birçok anahtar teslimi projenin başarısına katkıda bulunur.

Uluslararası üne sahip markaların ithal basınçlı nozulları

Çoklu tabanca ayarlanabilir püskürtme tabancası grubu

Çok aşamalı hava girişi

Büyük ölçekli ekipman; karıştırma, kurutma ve aglomerasyonu daha iyi kontrol eder

Her venturi, çok aşamalı bir püskürtme tabancası ve bağımsız ince toz geri kazanım tüpü ile donatılmıştır.

Düşük sıcaklık.yığılma

Düşük sıcaklık.yığılma

YPG serisi basınçlı sprey granülasyon kurutucunun özellikleri

1. Yüksek verim oranı, enerji tasarrufu ve Yüksek verimlilik;

2. Duvarda toz birikintisi olmaz;

3. Hızlı kuruma, özellikle ısıya duyarlı malzemeler için geçerlidir:

Materyal sıvısının yüzey alanı, atomizasyondan sonra büyük ölçüde artar.Sıcak hava akışında, suyun% 95-98'i bir anda buharlaşabilir ve kuruma süresi sadece on saniye ila onlarca saniyedir;

4. Elde edilen ürün, homojen partikül boyutuna, iyi akışkanlığa, iyi çözünürlüğe, yüksek ürün saflığına ve iyi kaliteye sahip küresel partiküllerdir.

5. Geniş uygulama alanı: Malzemenin özelliklerine göre sıcak hava ile kurutulabilir veya malzemeye güçlü bir şekilde uyum sağlayan soğuk hava ile granül haline getirilebilir.

6. Basit ve kararlı çalışma, uygun kontrol, otomatik işlemi gerçekleştirmek kolay.

7. Tesisin ısıtma sistemi için çok esnektir.Bunu, hepimizin sprey kurutucumuza uyacak şekilde tasarlayabildiğimiz buhar, elektrik, gaz ocağı vb. Gibi özel koşullarına göre yapılandırabiliriz;

8. Gelişmiş Endüstriyel Otomasyon Kontrol Sistemi

Kontrol sistemi, basma düğmesi, HMI + PLC vb. Gibi daha fazla seçeneğe sahiptir.

Otomatik kontrol sistemi, PLC kontrolöründen oluşur, SIEMENS firmasının programlanabilir mantık kontrolörü S7-315 2DP'yi uygular ve STEP 5.5 programlama yazılımı, tesisin başlatılması ve durdurulması ve kilitlenmesi, PID döngü kontrolü ve proses parametrelerinin alarmı ve vb. gerçekleştirilebilir.Kontrol sistemi önce operatörün komutlarını kabul eder ve ardından toplanan saha bilgilerine göre proses programının mantık koşullarının yerine getirilip getirilmeyeceğine karar verir.Koşullar belirlenirse, kontrol programı, kontrol sürecindeki her türlü ekipmanı etkinleştirmek veya kapatmak için belirli bir sırayla sinyal verir.

HMI insan-makine arayüzü, kurutucunun kontrol sisteminin çalışmasını, çalışma durumu izlemeyi, veri analizini, kurutma ekipmanı kontrol sisteminin kaydını ve yazdırmasını gerçekleştiren SIEMENS'in konfigürasyon yazılımı SIMATIC WinCC tarafından yapılandırılır.Saha ekipmanı ve personelinin organik kombinasyonunu tamamladı.Operatör, HMI aracılığıyla komutları girebilir ve farklı ürünlerin üretimini tamamlamak için farklı işlem parametreleri veya formülleri girebilir.Aynı zamanda sistemin durumu hakkında bilgi alabiliriz.Ayrıca, sistemin mevcut üretim bilgilerini sorgulayabilir veya tarihsel üretim sürecinin önemli kayıt verilerini izleyebilir (sorgulayabilir).Anormal bir durum varsa, sistem alarm sinyalini gönderecektir.

PSD-90 hassas santrifüj sprey kurutucu ICP kontrol paneli arayüz şeması

Saha verileri S7-315 PLC aracılığıyla toplanır ve toplanan veriler, TCP / IP protokolü üzerinden CP343-1 modülü kullanılarak WinCC'yi konfigürasyon yazılımı olarak alan bilgisayarda görüntülenir ve kaydedilir.

PLC'de toplanan veriler ayrıca endüstriyel yönlendirici (HUB) aracılığıyla uzak bir bilgisayara gönderilir.

PLC yazılımı ve ana bilgisayar yazılım programlaması, S88 program yapısını ve modülerleştirilmiş tasarımı uygular.

Farklı kontrol nesnelerine göre, valf modülleri, analog giriş şablonları, analog çıkış şablonları, PID kontrol döngüsü şablonları vb. Dahil olmak üzere motor şablonları (inverter kontrolü ve doğrudan başlatma kontrolü dahil iki tür) yazılır.

Proses kontrolü açısından, SIEMENS'in GRAPH bloğu programlama için uygulanır ve prosesi daha net hale getirir.

Kurutma işlemi, birkaç küçük işlemle (soğuk işlem, sıcak işlem, su işlemi, malzeme işlemi, kurutma, vb.) İşlem, kurutma, vb.) Rafine edilir.

Otomatik kontrol sisteminin amacı, sprey kurutucunun önemli proses parametrelerini kontrol ederek ve izleyerek, ekipmanların normal çalışmasını sağlamak ve ürün kalitesinin istikrarını sağlamaktır.

Büyük püskürtme kulesi saha kontrolü:

Büyük püskürtme kulesi alanı kontrol kabini:

SIMATIC Program Mantık Kontrol Sistemi ve Dokunmatik Panel

Uygulama kapsamı:

◆ Gıda Endüstrisi: Yağlı süt tozu, protein, kakao süt tozu, ikame süt tozu, yumurta akı (sarısı), gıda ve bitki, yulaf, tavuk suyu, kahve, anında çözünen çay, baharat eti, protein, soya fasulyesi, yer fıstığı proteini, hidrolizat ve benzeri.Şeker, mısır şurubu, mısır nişastası, glikoz.pektin, malt şekeri, sorbik asit potasyum vb.

◆ Tıp: Geleneksel Çin tıbbı özü, merhem, maya, vitamin, antibiyotik, amilaz, lipaz vb.

◆ Plastik ve reçine: AB, ABS emülsiyonu, ürik asit reçinesi, fenolik aldehit reçinesi, üre formaldehit reçinesi, formaldehit reçinesi, polieten, poli-kloropren vb.

◆ Deterjan: ortak çamaşır tozu, gelişmiş çamaşır tozu, sabun tozu, soda külü, emülgatör, parlatıcı, ortofosforik asit vb.

◆ Kimya endüstrisi: Sodyum florür (potasyum), alkali boyarmadde ve pigment, boya maddesi ara maddesi, Mn3O4, bileşik gübre, formik silisik asit, katalizör, sülfürik asit maddesi, amino asit, beyaz karbon vb.

◆ Seramik: alüminyum oksit, seramik karo malzemesi, magnezyum oksit, talk vb.

◆ Diğer: Alüminyum hidroksit, kalsiyum klorür, stearik asit ajanı ve soğutma spreyi. Gıda boyalarında, ara ürünlerde ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

Yurtiçi ve yurtdışındaki şantiyelerde basınçlı sprey kurutucuların fiziksel resimleri

YPG-2000 Downstream Sprey Kurutucu (Shaanxi Polyaluminum Klorür PAC Projesi)

Sprey kurutma tesisi için 3 boyutlu çizim

Yapım aşamasında basınçlı sprey kurutucu kulesi

Yabancı şantiyede büyük basınçlı püskürtme kulesi

Üst sprey için akış şeması Eş-akım tipi basınçlı nozul sprey kurutucu

Alttan püskürtmeli tip karşı akım basınçlı ağızlık püskürtmeli kurutucu için akış şeması

Sprey kurutucu performans tanıtımı

Alttan püskürtmeli, üstten püskürtme yöntemli basınçlı püskürtmeli kurutucu, 6-5000kg / saat akı, 2.5-15Mpa basınç ve <% 1 akış hassasiyeti olan malzemeleri sağlamak için membran pompasını kullanır.Kullanıcıların granül çaplı malzeme gereksinimlerini karşılamak için ince toz geri kazanımı ve yeniden nem yapışma sistemleri ile donatılabilir.Otomatik temizleme filtresi, boğulma önleyici püskürtme tabancası vb. Gibi birçok yeni teknolojiyi benimser ve güvenilirliği daha da artmıştır.

İsteğe Bağlı Seçim:

◆ Bu tür bir komple tesis, özel tasarıma göre üretilir.Tüm tasarımlarda tüm işlevsel özellikler sağlanmamaktadır.Gerçek konfigürasyon, sözleşmeye veya imzalanan sözleşmeye uygun olarak yapılmalıdır.

◆ Ana elektrik bileşenleri için ABB, Siemens veya Schneider veya diğerleri gibi uluslararası marka seçeneklerimiz mevcuttur.

◆ Tesisin yapı malzemesi olarak AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, karbon çeliği vb. Seçebiliriz.

◆ Kontrol sistemi için buton, PLC + HMI vb. Seçebiliriz. Kontrol sistemini ihtiyaca göre tasarlayabiliriz.

◆ Sprey kurutucular için müşteri ihtiyaçlarına göre patlamaya dayanıklı sistemler tasarlayabiliriz.

◆ Sprey kurutucu için eşleştirme sistemi için, besleme sistemi, pnömatik taşıma sistemi vb. Gibi tedarik edebiliriz.

◆ Tesisin ısıtma sistemi için çok esnektir.bunu, hepimizin sprey kurutucumuza uyacak şekilde tasarlayabildiğimiz buhar, elektrik, gazlı fırın vb. gibi müşteri saha koşullarına göre yapılandırabiliriz.

◆ Isıtma sistemi yoksa soğutma havası ile partikül yapmak için soğutucu olarak kullanılabilir.

◆ Tam ve profesyonel Ar-Ge tesisleri, bilimsel ve makul ürün test hizmeti, kapsamlı ve derinlemesine üretim teknolojisi değişimi, araştırma ve keşif hizmeti platformu:

XIANDAO şirketi, müşterilere YPG, LPG, PSD, BYP, PFSD ve benzeri seriler gibi küçük miktarlı bir ürün için laboratuvar boyutunda, pilot ölçekte veya hatta üretim boyutu test birimlerinde çeşitli süreç deneyi ve test doğrulama hizmetleri sağlayabilir. tesisler, birçok ürün serisinin teknik uygulamasının fizibilitesini doğrular, optimum üretim süreci koşullarını belirler ve pazar analizi için numuneler sağlar.

Siparişe dikkat

1. Sıvı adı ve özelliği: katı içerikler (veya su içerikleri), viskozite, yüzey gerilimi ve PH değeri.

2. İzin verilen kuru toz yoğunluğu artık su içeriği, parçacık boyutu ve izin verilen maksimum sıcaklık.

3. Çıktı: günlük vardiya zamanı.

4. Sağlanabilecek enerji: buhar basıncı, uygun elektrik, kömür yakıtı, petrol ve doğal gaz.

5. Kontrol gereksinimi: giriş ve çıkış sıcaklıklarının kontrol edilip edilmeyeceği.Toz toplama gereksinimi: Bez torba filtre kullanmanın gerekip gerekmediği ve egzoz gazının ortam gerekliliği.

6. Diğer özel gereksinimler.
