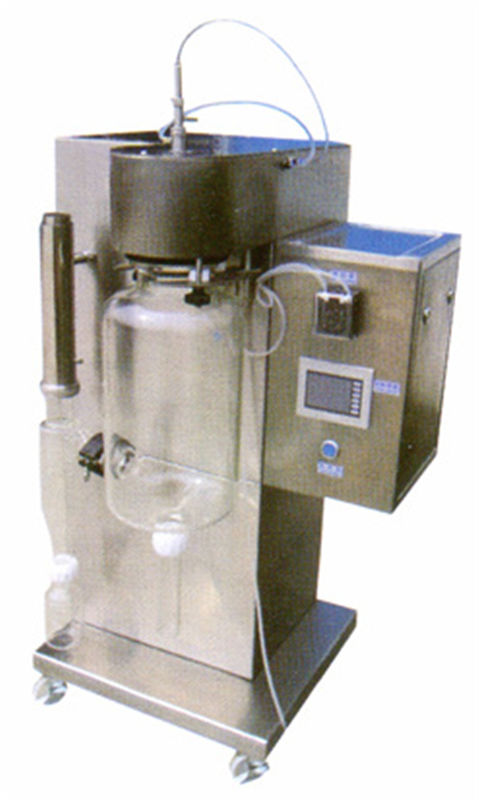

Küçük Ayak İzi 12KW 3kg / H Laboratuvar Ölçekli Sprey Kurutucu

1.Ürün adı: Laboratuvar boyutunda sprey kurutucu / Test merkezi / Deneme test tesisleri / Sprey kurutucu test merkezi / servis sprey kurutucu / numune sprey kurutucu

2.Ürün Detayları

Oşunun için Sprey Kurutucu Deneme tAvustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması

Bu deneme testi, büyük ölçekli tesis tasarımı için teknik parametrelerin elde edilmesi için önemli bir temel sağlamayı amaçlamaktadır.İki taraf, sahada optimize edilmiş deneme testi çözümünü elde etmek için gerekli teknik görüşmeler yoluyla ortaklaşa çalışmalıdır.İki tarafın anlaşmaya varması üzerine test resmi olarak yapılacaktır.

Hammaddeyi Test Merkezimize getirmenizi içtenlikle karşılıyoruz.

Teknik Gizlilik:

Üç taraf, ürünlerinin ve teknolojik başarılarının (yani fikri mülkiyet hakları veya patent) gizliliğinden sorumludur, ancak test süreci sırasında üretilen ilgili teknik veriler, her iki tarafın da bunları birbirleri için kesinlikle tutma yükümlülüğü ve sorumluluğu vardır.Her durumda, her iki taraf da herhangi bir üçüncü tarafa bilgi veya veri sağlamamalıdır.

Şu anda şirketimiz temelde büyük ölçekli bir test merkezi inşa etti.Bu test merkezinin tüm test tesisleri, ana endüstriyel uygulama alanlarında üst düzey konfigürasyon ve yüksek hassasiyet gereksinimlerine göre tasarlanmış ve üretilmiştir.Çeşitli test tesislerinin yardımcı tesisleri tamamen döşenmiştir ve tasarım konseptleri yeni ve benzersizdir, aynı zamanda çeşitli gelişmiş ve esnek işlevlere sahiptirler ve geniş bir uygulama yelpazesine sahiptirler;

Kontrol sisteminin konfigürasyonu, modern endüstriyel otomasyon kontrol sistemi teknolojisinin güçlü potansiyelini açığa çıkaran benzersiz teknik avantajlara sahiptir ve bu, aşağıdakilere yansır: Kontrol paneli, mükemmel profesyonelleri gösteren üst düzey / sofistike bir görsel insan-makine akıllı kontrol arayüzüne sahiptir. endüstriyel proses kontrol elemanları ； benimsenen ana elektrikli bileşenler, uluslararası birinci sınıf ürün kalite standartlarını karşılayan ünlü marka ürünlerdir ve hassas cihaz tepkisi, yüksek kontrol hassasiyeti, istikrarlı ürün performansı, mükemmel işçilik, rahat kullanım vb. ile karakterize edilirler. normal çalışma ortamında tüm ekipmanın güvenli ve güvenilir üretimini ve çalışmasını tam olarak sağlayabilecek kapasitede olduğu gibi.

Ana giriş bitkiler / tesisler test merkezinin

1. Laboratuvar Sprey Kurutucu

Ürün Açıklaması

"XIANDAO" markalı laboratuvar ölçekli sprey kurutma test modeli, Çin'deki ilk üründür.1980'lerde kuruluşundan / başlangıcından bu yana, benzersiz bir başarı öyküsü yaşamıştır.Yurtiçi ve yurtdışındaki üniversitelerde, araştırma merkezlerinde, araştırma enstitülerinde ve toz üretim tesislerinde kullanılmak üzere yaklaşık 250 birim / set temin edilmiştir.

Büyük esnekliği, rahatlığı, uygulanabilirliği, modern görüntü genel tasarımı nedeniyle, farklı seviyelerde kontrol sistemine sahip olmasının yanı sıra, laboratuvar boyutu modeli, farklı düzeylerdeki kullanıcıların laboratuar kurutması için artan taleplerini karşılayabilir.

Ek olarak, püskürtmeyle kurutma, hem partikül oluşumunu hem de kurutmayı içeren benzersiz bir kurutma işlemidir, burada toz özellikleri sürekli işlemle sabit tutulabilir.Atomizerin ve çalışma değişken parametrelerinin doğru seçimi, optimum çalışma koşulları ve birinci sınıf toz çeşitleri / kategorileri elde etmede son derece önemlidir.

BYP-12 Lab boyutlu kapalı çevrimli sprey kurutucu

Uygulama kapsamı

1. Oksit olmayan seramikler (Aen, Si3N4, vb.), Sert alaşım, yüksek performanslı pil malzemesi, vb.

2. Tatlandırıcı malzeme, sağlık ürünleri.

3. Tıbbi ürün, vitamin, organik ilaçlar.

4. Sentetik reçine, parafin mumu.

MSD-8 Lab ölçeği Çok fonksiyonlu hassas farmasötik sprey kurutucu

Ürün Açıklaması

◆ “Xian Dao” sprey kurutucu, müşterilerimize ilk sunulduğundan beri benzersiz bir başarı elde etti.Dünya çapında üniversitelere, araştırma merkezlerine ve uzman Toz Üretim tesislerine 200'den fazla birim tedarik edilmiştir.

◆ Farklı kontrol sistemlerine sahip, daha esnek, güvenilir, modern ve kullanıcı dostu bir laboratuvar kurutucusunun artan talebini karşılamak için tanıtıldı.

◆ Püskürtmeli kurutma, hem partikül oluşumunu hem de kurutmayı içeren benzersiz bir kurutma işlemidir.Toz özellikleri kontrol edilebilir ve toz özellikleri korunabilir.Sabit

sürekli bir işlem boyunca.Atomizerin seçimi ve çalışması, optimuma ulaşmada son derece önemlidir.

1. Yüksek kaliteli AISI316 paslanmaz çelik ekipman, tüm sprey kurutma ekipmanı tasarımı güzel, akan çizgiler, mükemmel işçilik, makul düzen

2. Üç çeşit seçenekli atomizasyon yöntemi: santrifüjlü, iki akışkan püskürtme üstlü, iki alt püskürtme akışkanlı, farklı özellikteki ürünlerin üretimi için uygun;

3. Sıcak hava odası çıkarılabilir temizlik, basit işlem, düşük gürültü;

4. Ve malzeme temas parçaları hızlı yapısal tasarım, kolay sökme, temizlenmesi kolay, hijyenik gereksinimdir;

5. PLC kontrolünü kullanan HMI, giriş sıcaklığını, egzoz sıcaklığını, Besleme hızını, veri toplama, kaydetme, yazdırma ve proses izleme ve kontrolünü doğrudan ayarlayabilirsiniz.

Model LPG-8 Pilot Püskürtmeli Kurutucu

Standart Döner Püskürtmeli Kurutucu, çözelti, emülsiyon, süspansiyon ve macun malzemelerini toz ürünlere doğrudan püskürtebilir.Hızlı kuruma hızı, yüksek verimlilik ve az prosedür özelliklerine sahiptir.Malzemenin rengini, kokusunu ve tadını koruyabilir.Kuru toz, iyi çözünürlüğe, yüksek saflığa, iyi çalışma ortamına sahiptir ve temelde otomatik çalışmayı gerçekleştirir.Bu makine kimya, petrokimya, metalurji, gıda, ilaç, inşaat, seramik, ormancılık ve kimya endüstrilerinde yaygın olarak kullanılmaktadır.Ek olarak, ekipman ayrıca ısıtma ve eritme sonrasında polietilen balmumu, biyolojik böcek ilaçları ve bileşik gübreler gibi özel malzemeleri soğutabilir ve pelet haline getirebilir.

Ana teknik parametreler:

Maks. Alan sayısınem buharlaşma kapasitesi: 3kgs / h

Giriş Sıcaklığı: 120 ～ 300 ℃ ya da öylesine (malzemenin karakterine göre ayarlanabilir)

Çıkış sıcaklığı: 80 ℃ ～ 100 ℃ (malzemenin karakterlerine göre ayarlanabilir)

Toplam donanımlı güç: 12KW

CSD-30 Pyeniden düzenleme Ceramik Sdua etmek Dryer

Genel açıklama:

Tüm süreç manuel işlem gerektirmez.

◆ Hassas seramikler için sprey kurutucu, yeni nesil bir sprey kurutucudur.LPG modeli baz alınarak, teknolojik yeniliklerle firmamız teknisyenleri tarafından piyasaya sürülen yükseltilmiş bir üründür.Makine, küçük ayak izi, basit kullanım ve güvenilir çalışma özelliklerine sahiptir ve iyi küresellik ve tekdüze parçacık boyutu dağılımına sahip toz hazırlayabilir, böylece preslenmiş ürünün yoğunluğunu önemli ölçüde artırabilir.

◆ Bu model serisinin üstünlüğü ve pratikliği, bilimsel araştırma birimlerinin ince seramikler ve yeni malzemeler üretmesi için gerekli koşulları sağlar.Şu anda, zirkonya, alümina, çinko oksit, PTC, silisyum karbür, silisyum nitrür, lityum pil malzemeleri ve diğer endüstrileri başarıyla kullandık ve kullanıcılardan oybirliğiyle övgü aldık.

Teknoloji avantajları:

● Aşağıdaki şekilde karakterize edilen yeni M-tipi atomizerin benimsenmesi:

① Mükemmel serbest akışlı küresel toz elde edebilir;

② Tek tip partikül boyutu dağılımına sahip toz üretebilir;

③ Teğet doğrusunda azalan mevduat miktarı;

④ Ürünün ortalama partikül boyutu ayarlanabilir.

● Tozların çoğunun kurutma kulesinin dibinde toplanmasını sağlamak için tasarlanmış düşük kapak tipi egzoz yapısı, sadece az miktarda tozun Siklon Ayırıcı veya Torba Filtresi içinde toplanması, gaz-katı ayrımındaki gerilme seviyesini büyük ölçüde azaltır aşama sonrası toz toplayıcının.

● Isıtma sistemi oksitlenmeyen ısıtma borusu bağlantı parçaları kullanır.Kurutma odasına giren hava, üç aşamalı arıtma ile filtrelenir - birincil verimlilik, ara verimlilik ve yüksek sıcaklıkta yüksek verimlilik ve arıtma seviyesi yüz binin üzerine çıkar.Dış kirliliklerin ürüne karışmasını önleyin ve ürünün kalıplanması ve sinterlenmesi gibi işlem sonrası prosedürleri etkileyin.

LSD-1500 laboratuvar sprey kurutucu

1. Makinenin üretimi için, gazlı yanma ürünleri etkili termal ayrışmayı teşvik edebilir.

2. Üretim ölçeğine ulaşmak için piroliz cihazını püskürtebilir.

3. Özel bir seramik fırın göbek borusu, elektrikli ısıtıcıyla dolaylı ısıtma.

4. Çalışma koşulları altında yaklaşık 600 ~ 900 ℃ fırın sıcaklığında.

5. Genel olarak, ideal yol, yüksek hızlı santrifüjlü atomizasyon tipi püskürtme cihazı kullanmaktır, ancak aynı zamanda ikinci çözeltiyi ve bulamaç sıvı nozulu atomizasyonunu da seçebilir.

6. Kompakt, küçük ayak izi;operasyonda basit, yüksek verimlilik.

Püskürtme Piroliz Cihazı (Püskürtmeli Isı Reaktörü)

İşİlke için Püskürtmeli Isı Reaktörü Yöntemi

Karışık beslemeyi (metal tuzu çözeltisi gibi) yüksek sıcaklıklı bir fırında atomize etmek ve toz halindeki ürünü (genellikle metal oksit tozu) elde etmek için anında termal ayrışma, reaksiyon, sentez veya kalsinasyon / sinterlemeye tabi tutmak için bir yöntem.

Yüksek sıcaklık için özellikler Sprey Piroliz

1. Parçacıklar mikron ürünler olabildiğinde bile çok bileşenli sistemin sentezi.

2. Eklenen bileşenlerin hammaddelerde eşit olarak dağıldığı izlenebilir.

3. Daha az mekanik safsızlıkların karıştırılması için toz karıştırma yöntemi ile karşılaştırıldığında.

4. Yüzey aktivitesindeki toz ürünler, sinterlemesi kolay.

Bitki özellikleri:

1. makinenin üretimi için, gazlı yanma ürünleri ile etkili termal ayrışmayı teşvik edebilir.

2. Üretim ölçeğine ulaşmak için piroliz cihazını püskürtebilir.

3. Özel bir seramik fırın göbek borusu, elektrikli ısıtıcıyla dolaylı ısıtma.

4. çalışma koşulları altında yaklaşık 600 ~ 900 ℃ fırın sıcaklığında.

5. Genel olarak, ideal yol, yüksek hızlı santrifüjlü atomizasyon tipi püskürtme cihazını kullanmaktır, ancak aynı zamanda ikinci çözeltiyi ve bulamaç sıvı nozulu atomizasyonunu da seçebilir.

6. kompakt, küçük ayak izi;basit kullanım, yüksek ısıl verim.

2. Pilot boyutu Model BYP-20 Serisi Kapalı çevrimli Püskürtmeli Kurutucu için Ölçek amaç:

Model BYP-20 Serisi Kapalı çevrimli Püskürtmeli Kurutucu

1. Ürünlerin oksitlenmesini önleyebilir ve ürünlerin kalitesini artırabilir.

2. Tozsuz ve aseptik çalışmayı gerçekleştirmek kolaydır.

3. Malzeme sıvısındaki çözücüyü geri alabilir.

4. Kokulu bileşimin korunmasını geliştirebilir.

5. Yanıcı maddeyi sıvıyı kurutabilir veya soğutma granülasyonunu yapabilir.

6. Malzemeyi güçlü ısı duyarlılığı ile kurutabilir.

7. Daha az kamu tehlikesinin farkına varabilir veya hiçbir kamu tehlikesi olmayabilir.

8. Koku giderme cihazını dışarıda bırakabilir.

9. 100 santigrat derecenin altındaki düşük sıcaklıkta kuruluğu gerçekleştirebilir.

Kapalı Çevrim Püskürtmeli Kurutucunun Tanımı

◆ Kurutma odasındaki kapalı çevrimli sprey kurutucu, katıdan sıvıya dağılmış sis damlacıklarına sızdırmaz hale getirilecek ve sıcak ortama (nitrojen N2) kurutulmuş damlacık yöntemi ile

toz ürünler.Rotatif atomizer veya nozul atomizer ile atomize edilerek, damlacık kurutması, kontrol edilecek ısı ortamının sıcaklığı veya akışı ile ayarlanabilir,

Ortamın "çıkarılmasından" ve tamamen "neminden arındırılmasından" sonra, yoğunlaştırma ünitesi yoluyla geri kazanılacak çözücünün buharlaştırılması, yüksek verimli filtrelerdi ve ısı değiştiriciye geri döndürüldü ve son olarak kurutma sistemine geri dönüştürüldü.

◆ Kapalı çevrim püskürtmeli kurutma yıkama ve soğutma işlemi gereksinimlerinin başarısı, doğru sıcaklık kontrolünün bir parçası olacaktır.Alkolün kaynama noktasının yüksek olması için genellikle soğutma suyu veya tuzlu su, diklorometan, heksan, aseton vb. Gibi düşük kaynama noktalı çözücüler için sıkıştırmalı soğutma sistemi ısı alışverişi kullanmalısınız.

3.Ticari ölçekli sprey kurutucu:

Özel olarak tasarlanmış Çok fonksiyonlu PSD-50 Hassas İlaç sprey kurutucu

Müşteri için yeni inşa edilmiş hizmet kulesi

Xiandao Company, sprey kurutucu ve akışkan yataklı granülatör için proses araştırması, tasarımı ve imalatında uzmanlaşmış profesyonel bir fabrikadır.

Yakında, bu Çok işlevli PSD-50 Hassas İlaç sprey kurutucuyu test merkezine koyacağız, hepsi farmasötik, gıda maddesi, kimyasallar gibi endüstriyel uygulama alanlarındaki kullanıcıların çoğunluğu tarafından artan test ihtiyaçlarını karşılamak içindir. enerji ve yeni malzemeler.Tabii ki, bu talepler temelde daha karmaşık üretim süreçleri, daha yüksek ürün kalitesi ve daha yüksek test çıktısı gereksinimlerinde yoğunlaşıyor ve bu da büyük ölçüde önümüzdeki dönemde endüstriyel uygulamalardaki büyük endüstrilerin gelişme eğilimini temsil ediyor.Gelişim trendi, endüstrinin gelişiminin rüzgar gülü haline geldi.

◆ Şirket, müşterilere test hizmeti (ücretli) sağlamak için özel laboratuvarı kurar ve elde edilen teknik veriler, müşterilere yönelik seçim ve tasarım için önemli bir temel sağlayacaktır.

büyük ölçekli ekipman.

◆ Optimize edilmiş tesis konfigürasyonlarını, model seçimini ve tasarımını sağlamaktan da sorumluyuz ve ayrıca müşterilere operatörler için kurulum, hata ayıklama ve eğitimleri yerine getirmeleri ve pratik işletim deneyimlerini sunmaları için rehberlik ediyoruz.

Referans ICP bir set pf için kontrol kabini arayüzü PSD serisi Sprey Kurutucu

Otomasyonla ilgili referans bilgiler

Gelişmiş Endüstriyel Otomasyon Kontrol Sistemi

Otomatik kontrol sistemi, PLC kontrolöründen oluşur, SIEMENS firmasının programlanabilir mantık kontrolörü S7-315 2DP'yi uygular ve STEP 5.5 programlama yazılımı, tesisin başlatılması ve durdurulması ve kilitlenmesi, PID döngü kontrolü ve proses parametrelerinin alarmı ve vb. gerçekleştirilebilir.Kontrol sistemi önce operatörün komutlarını kabul eder ve ardından toplanan saha bilgilerine göre proses programının mantık koşullarının yerine getirilip getirilmeyeceğine karar verir.Koşullar belirlenirse, kontrol programı, kontrol sürecindeki her türlü ekipmanı etkinleştirmek veya kapatmak için belirli bir sırayla sinyal verir.

HMI insan-makine arayüzü, SIEMENS'in kurutma ekipmanı kontrol sisteminin çalışmasını, işlem durumunun izlenmesini, veri analizini, kaydını ve yazdırmasını gerçekleştiren konfigürasyon yazılımı SIMATIC WinCC tarafından yapılandırılır.Saha ekipmanı ve personelinin organik kombinasyonunu tamamladı.Operatör, HMI aracılığıyla komutları girebilir ve farklı ürünlerin üretimini tamamlamak için farklı işlem parametreleri veya formülleri girebilir.Aynı zamanda sistemin durumu hakkında bilgi alabiliriz.Ayrıca, sistemin mevcut üretim bilgilerini sorgulayabilir veya tarihsel üretim sürecinin önemli kayıt verilerini izleyebilir (sorgulayabilir).Anormal bir durum varsa, sistem alarm sinyalini gönderecektir.

Saha verileri S7-315 PLC aracılığıyla toplanır ve toplanan veriler, TCP / IP protokolü üzerinden CP343-1 modülü kullanılarak WinCC'yi konfigürasyon yazılımı olarak alan bilgisayarda görüntülenir ve kaydedilir.

PLC'de toplanan veriler ayrıca endüstriyel yönlendirici (HUB) aracılığıyla uzak bir bilgisayara gönderilir.

PLC yazılımı ve ana bilgisayar yazılım programlaması, S88 program yapısını ve modülerleştirilmiş tasarımı uygular.

Farklı kontrol nesnelerine göre, valf modülleri, analog giriş şablonları, analog çıkış şablonları, PID kontrol döngüsü şablonları vb. Dahil olmak üzere motor şablonları (inverter kontrolü ve doğrudan başlatma kontrolü dahil iki tür) yazılır.

Proses kontrolü açısından, SIEMENS'in GRAPH bloğu programlama için uygulanır ve prosesi daha net hale getirir.

Kurutma işlemi, birkaç küçük işlemle (soğuk işlem, sıcak işlem, su işlemi, malzeme işlemi, kurutma vb.) Rafine edilmiştir.

Otomatik kontrol sisteminin amacı, sprey kurutucunun önemli proses parametrelerini kontrol ederek ve izleyerek, ekipmanların normal çalışmasını sağlamak ve ürün kalitesinin istikrarını sağlamaktır.
