Düzgün Parçacık Büyüklüğü HSD Yatay Sprey Kurutucu Ekipmanı

Ürün Açıklaması

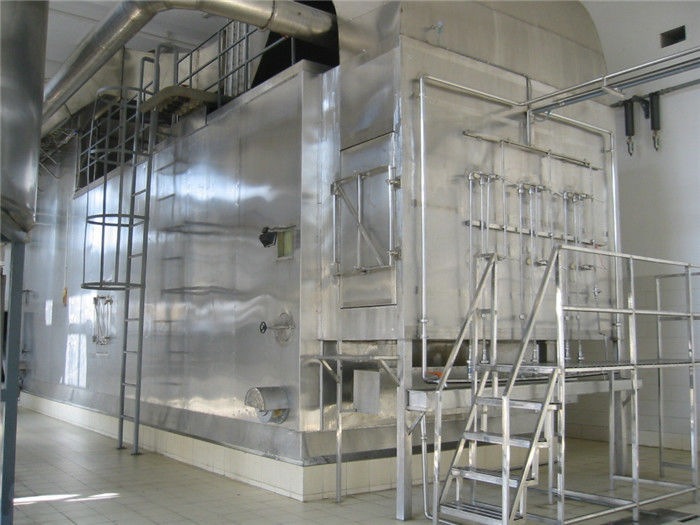

HSD serisi yatay sprey kurutucu

Kısa giriş

HSD Series Horizontal Sdua etmek Dryergeleneksel dikey sprey kurutucudan farklıdır.Dikdörtgen şeklindeki kule gövdesi yerde yatar, kule gövdesi yanından silah beslenir, diğer taraftan boşaltılır.Malzeme yüksek basınçlı pompa ile püskürtülebilir ve daha sonra aynı taraftaki sıcak hava ile tam olarak temas ettirilebilir.Çok kısa sürede kurur.Yerçekimi nedeniyle bitmiş ürün kulenin alt plakasına düşer ve plaka üzerindeki malzeme sıyırıcıdan geçerek alıcı porta girer.
Kuruduktan sonra, bitmiş ürün iyi akışkanlığa, küçük kalıntıya, manuel yüklemeye, iyi stabiliteye, üniform partikül boyutuna ve yüksek verime sahiptir.

Yumurta sarısı proteini, kan hücreleri, plazma, gıda, kimya ve diğer endüstrilerde yaygın olarak kullanılır.

Ürün Detayları

Özellikleri

• Daha fazla ortalama partikül boyutu, daha yüksek verim, daha az atık ve daha az kayıp;
• Dirsek yok, boru tıkanması olgusunu ortadan kaldırın;
• Sistem daha küçük dirence sahiptir, daha düşük enerji tüketimi ile daha düşük basınçlı fan kullanılabilir;
• Alan kompakt.İşgal alanını azaltmak için kulenin tepesine hava üfleyici, egzoz fanı ve ısıtıcı yerleştirilebilir.Ekipman yüksekliği, dikey tipe göre yarıdan fazla azaltılır.

Çalışma prensipleri

Hava, filtre tarafından filtrelendikten ve ısıtıcı ile ısıtıldıktan sonra içerisindeki sıcak hava dağıtıcısına gider.

kurutma odası.Sıcak hava dağıtıcısı aracılığıyla, sıcak hava kurutma odasına eşit olarak girecektir.Şurada

aynı zamanda besleme pompası sıvı malzemeyi basınçlı püskürtme tabancasına (nozul) gönderecektir.Sıvı malzeme

ince damlacıklar halinde püskürtülür.Sıvı malzeme ile sıcak havanın temas alanını çok fazla yapar.

daha büyük, nem hızla buharlaşır.Çok kısa sürede sıvı malzeme kurutularak toz haline getirilir.Pudra

kurutucuyu aşağıya indirir.Ürünlerin çoğu kazıyıcı ve burgu iletimi ile alınır.

Kurutmanın sonunda daha az ince toz, kuyruk gazı ile torba tipi toz toplayıcıya gidecektir.

bölme.Toz ve toz, vidalı konveyör ile toplanır.Kuyruk gazı fan ile dışarı atılır.

Bu makinenin özellikleri:

1. Kuruma hızı çok hızlıdır
Basınçlı püskürtmeden sonra malzemenin yüzey alanı büyük ölçüde artar ve yüksek sıcaklıkta havada% 90 ~ 95'lik nem anında buharlaşabilir.Kuruma süresini tamamlamak yalnızca on saniye ila onlarca saniye sürer.
2. alan daha küçük
Dikey püskürtmeli kurutucu ile karşılaştırıldığında, model yatay giriş besleme yöntemini benimser, ekipmanın yüksekliği büyük ölçüde azalır ve toz giderme cihazı bölünmüş gövde tarafından tasarlanmamıştır.Yapı kompakttır ve düzenleme makuldür.Böylelikle alan büyük ölçüde azaltılır, fabrika binası yatırımı ve ekipmanın yük taşıma kapasitesi de buna bağlı olarak azalır.
3. Yüksek kaliteli ürün
Ekipmanın yapısı daha basittir.Ürünün kuruma süresi kısadır ve ürünün kaba ve ince tozu toplanır.Boyut dağılımı, ürünün şekli, ürünün kalitesi, rengi, aroması, tadı, biyolojik aktivitesi ve ürünün ıslak içeriği gibi her türlü kalite indeksini karşılayabilir.
4. Kolay kullanım ve temizlik.
Model operasyonda daha basit, otomasyonda daha yüksek ve arıza oranı daha düşük.Ekipmanın iç temizliği uygundur ve ölü açı yoktur.Dikey kurutucu ile karşılaştırıldığında, makinenin üretim, kurulum, temizlik ve bakıma kadar havadan çalışmasının hiçbir gizli tehlikesi yoktur.

Bitki konfigürasyons ve yapı açıklaması

H türleriyiyen
Kullanıcılar tarafından kullanılan farklı ısı kaynakları nedeniyle genellikle elektrik enerjisi, buhar, doğalgaz baca gazı, kömür, petrol vb. Bulunmaktadır.Isıtma fırınının form kontrolü farklıdır.Ürünlerin gereksinimlerine ve çeşitli mekanların koşullarına göre seçilebilir.Bu türden daha fazla ayrıntı ve çalıştırma talimatları için lütfen kılavuza bakın.

Geleneksel ısıtıcı türleri:

1).Elektrikli ısıtıcı
2).Buhar ısı eşanjörü
3).Isı transfer ısı eşanjörü
4) doğal gazın (veya diğer gazların) doğrudan veya dolaylı yakılması.
5).Kömürün doğrudan / dolaylı yakılması
6).Doğrudan / dolaylı yanma yağı
7).Baca gazı

Şu anda, bu makine buharla ısı transferi, elektrikli ısıtma ve doğal gazın doğrudan ısıtılmasını benimser.

2. Hava filtresi
Farklı ihtiyaçlara göre, sistemin hava girişi genellikle bir hava filtresi ile donatılmıştır.İsteğe bağlı seçenekler şunlardır:
1).Kaba hava filtresi
2).Orta etkili hava filtresi
3).Düşük verimli hava filtresi
4).Yüksek verimli filtre
5).Yüksek sıcaklık ve yüksek verimli filtre

3. Sıcak hava dağıtıcısı
Sıcak hava kurutma odasına yatay olarak girer, sıcak hava ve damlacıklar ısı ve kütle alışverişi yapar.Bir yandan, gaz ve sıvının temasını teşvik edin ve kurutma sürecini güçlendirin.Öte yandan yarı ıslak malzeme duvarının duvara yapışmasını önlemek için.

4.F türlerieed pompası
Aşağıdakiler, basınçlı püskürtmeli kurutucunun besleme pompası tipleridir:
1).Vidalı pompa
2).Dişli pompası
3).Homojen pompa
4).Diyaframlı pompa (destekleyici stabilizasyon cihazı)
5).Yüksek basınçlı hortum pompası
6).Pnömatik taşıma

Basınçlı püskürtme tabancası/ meme

Ana avantajlar:
1) Basit yapı ve düşük maliyetli
2) Kolay bakım ve rahat montaj
3) Hava akışı ve santrifüj tipi ile karşılaştırıldığında, atomizasyon gücü nispeten daha düşüktür.

Basınçlı püskürtme tabancasının ana dezavantajları/ meme şunlardır:
1) Bir yüksek basınç pompasının eşleştirilmesi gerekir.
2) Püskürtme deliği küçük olduğundan, tıkanmayı önlemek için etkili bir şekilde filtrelenmelidir.
3) Püskürtme tabakası kolayca giyilebilir, daha büyük aşınma malzemeleri için püskürtülen tabaka aşınmaya dayanıklı malzemeden yapılmalıdır.
4) Yüksek viskoziteli malzeme kolayca atomize olmaz.

6. Kurutma odası
Kurutma odası; kabuk, çerçeve, iç gövde gövdesi ve yalıtım katmanından oluşur.Dış namlu gövdesi ile iç namlu arasında 100mm kalınlığında ısı yalıtım pamuğu ile doldurulmuş çerçeve bulunmaktadır.Makul bir kurutma odası boyutunun tasarımı, kulenin viskozitesini mümkün olduğunca düşürürken kurutma kapasitesini karşılayabilir.Kurutma odasının sıcak hava girişi ve çıkışı sırasıyla bir termal direnç ölçüm sıcaklığı ile donatılmıştır ve sıcaklık göstergesi, elektrik çalıştırma kabinine monte edilmiştir.Sprey durumunun gözlemlenmesi için, kurutma odası bir aydınlatma lambası ve bir gözlem penceresi ile donatılmıştır.Kurutma odasının temizliğe uygun olması için temizleme kapısı vardır.

7. Hava katı madde ayırıcısı
Kurutucu, ürün özelliklerinin gerekliliklerine ve çeşitli malzemelerin çevresel gerekliliklerine göre aşağıdaki hava-katı ayırıcılarla donatılmıştır.
1).Siklon ayırıcı
2).Dağınık ayırıcı
3).Torba filtresi / filtre yuvası / toz toplayıcı
4).Islak yıkayıcı / veya Islak toz toplayıcı
5).Çökme odası
6).Elektrostatik presipitatör

Not:

Islak yıkayıcı / toz toplayıcı, Venturi ıslak yıkayıcı ve sprey ıslak toz toplayıcı olarak ikiye ayrılır.Torba tipi toz toplayıcının, geleneksel torba tipi, film-Lamine kumaş torba, yüksek sıcaklığa dayanıklı bez torba, anti statik kumaş torba ve benzeri gibi çeşitli seçenekleri vardır.
Şu anda, ortak ayırma cihazı bir torba filtredir.

8. Atık Isı Reküperatörü
Artık gazdan, atık ısı geri dönüştürülür ve yeniden kullanılır.Atık gaz (sıcaklık 80-120), kurutucunun enerji tüketimini büyük ölçüde azaltabilecek ve işletme maliyetini yaklaşık% 10-20 azaltabilecek, cihazın iki dolaylı ısı alışverişi yoluyla 40-70 C'ye ısıtılacaktır.

9. Santrifüj fan ve hava regülatörü
Santrifüj fan makinenin kapasitesine göre seçilir.Fanın hava hacmi kule basıncına ve giriş & çıkış sıcaklığına göre ayarlanabilmektedir.Ayar formu manuel ve otomatik olabilir ve elektrikli aktüatör, elektrikli cihaz arttırılarak otomatik olarak tamamlanabilir.

10. Elektrik kabini kontrolü
İşte bazı sprey kurutucu kontrol türleri.Ürün ihtiyacına ve kontrol hassasiyetine göre seçebilirsiniz.
1).Geleneksel kontrol
2).PLC kontrolü (dokunmatik ekran kontrolü)
3).DCS kontrolü (bilgisayar kontrolü)

Tüm makinenin çalışması elektronik bir kontrol kabini tarafından kontrol edilmektedir.

Ana kontrol noktaları
1).Üfleyici
2).Hava fanı
3).Elektrikli ısıtıcı veya brülör
4).Besleme pompası vb.

HSD serisi yatay püskürtmeli kurutucu için akış şeması

Ana düzenleyici parametreler
1).Hava giriş sıcaklığı
2).Hava çıkış sıcaklığı
3).Kapalı basınç
Kilitleme, brülör ve fanın kenetlenmesi gibi konfigürasyon ve gereksinimlere göre ayarlanabilir.

Not: Suyun buharlaşma miktarı, malzemenin özelliklerine, katı içeriğine ve sıcak hava giriş ve çıkışının sıcaklığına bağlıdır.
