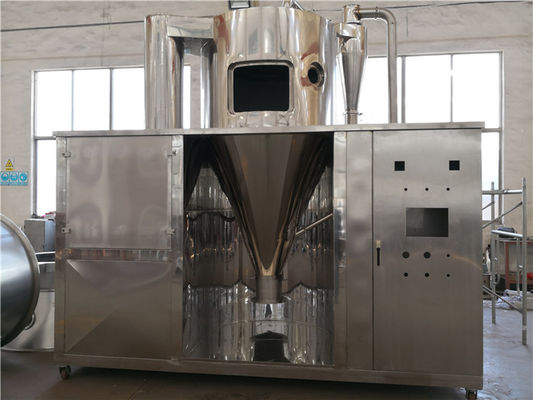

Düzgün Parçacık Yatay Akışkanlı Döner Püskürtmeli Kurutucu

Ürün Açıklaması

HSD serisi yatay püskürtmeli kurutucu

Kısa tanıtım

HSD Series Horizontal Sdua etmek NSçavdargeleneksel dikey püskürtmeli kurutucudan farklıdır.Dikdörtgen kule gövdesi yerde yatar, kule gövdesinin yanından tabanca beslenir, diğer taraftan boşaltılır.Malzeme yüksek basınçlı pompa ile püskürtülerek aynı taraftaki sıcak hava ile tamamen temas ettirilebilir.Çok kısa sürede kurur.Bitmiş ürün, yerçekimi nedeniyle kulenin alt plakasına düşer ve plaka üzerindeki malzeme, alıcı bağlantı noktasına girmek için sıyırıcıdan geçer.
Kuruduktan sonra, bitmiş ürün iyi akışkanlığa, küçük kalıntıya, manuel yüklemeye, iyi stabiliteye, düzgün parçacık boyutuna ve yüksek verime sahiptir.

Yumurta sarısı proteini, kan hücreleri, plazma, gıda, kimya ve diğer endüstrilerde yaygın olarak kullanılır..

Ürün Detayları

Özellikleri

• Daha ortalama parçacık boyutu, daha yüksek verim, daha az atık ve daha az kayıp;
• Dirsek yok, boru tıkanması olgusunu ortadan kaldırın;
• Sistem daha küçük bir dirence sahiptir, daha düşük enerji tüketimi ile daha düşük basınçlı fan kullanılabilir;
• Alan kompakt.Hava üfleyici, egzoz fanı ve ısıtıcı, işgal edilen alanı azaltmak için kulenin üstüne yerleştirilebilir.Ekipman yüksekliği, dikey tipe göre yarıdan daha fazla azaltılır.

Çalışma prensipleri

Hava, filtre tarafından filtrelendikten ve ısıtıcı tarafından ısıtıldıktan sonra, içindeki sıcak hava dağıtıcısına girer.

kurutma odası.Sıcak hava dağıtıcısı sayesinde, sıcak hava kurutma odasına eşit olarak girecektir.de

Aynı zamanda, besleme pompası sıvı malzemeyi basınçlı püskürtme tabancasına (meme) gönderir.sıvı malzeme

ince damlacıklar halinde püskürtülecektir.Sıvı malzeme ile sıcak havanın temas alanını çok fazla yapar.

daha büyük, nem hızla buharlaşır.Çok kısa sürede sıvı malzeme kurutularak toz haline getirilir.Pudra

kurutucu aşağıdan aşağıya düşer.Ürünlerin çoğu, sıyırıcı ve burgu iletimi ile alınır.

Daha az ince toz, artık gazla birlikte kurutmanın sonundaki torba tipi toz toplayıcıya gidecektir.

bölme.Toz ve tozlar vidalı konveyör ile toplanır.Kuyruk gazı fan tarafından dışarı atılır.

Bu makinenin özellikleri şunlardır:

1. Kurutma hızı çok hızlı
Basınçlı püskürtmeden sonra malzemenin yüzey alanı büyük ölçüde artar ve yüksek sıcaklıktaki havada anında %90~95 nem buharlaştırılabilir.Kuruma süresini tamamlamak sadece on saniye ile düzinelerce saniye sürer.
2. boşluk daha küçüktür
Dikey püskürtmeli kurutucu ile karşılaştırıldığında, model yatay giriş besleme yöntemini benimser, ekipmanın yüksekliği büyük ölçüde azalır ve toz giderme cihazı bölünmüş gövde tarafından tasarlanmamıştır.Yapı kompakt ve düzenleme makul.Böylece alan büyük ölçüde azalır, fabrika binasının yatırımı ve ekipmanın yük taşıması da buna bağlı olarak azalır.
3. Yüksek kaliteli ürün
Ekipmanın yapısı daha basittir.Ürünün kuruma süresi kısadır ve ürünün kaba ve ince tozu toplanır.Boyut dağılımı, ürünün şekli, ürünün kalitesi, rengi, aroması, tadı, biyolojik aktivitesi ve ürünün yaş içeriği gibi her türlü kalite indeksini karşılayabilir.
4. Kolay kullanım ve temizlik.
Model, operasyonda daha basit, otomasyonda daha yüksek ve arıza oranı daha düşük.Ekipmanın iç temizliği uygundur ve ölü açı yoktur.Dikey kurutucu ile karşılaştırıldığında, makinenin üretimden kuruluma, temizlemeden bakıma kadar havadan çalışmanın gizli tehlikeleri yoktur.

Bitki yapılandırmas ve yapı açıklaması

h türleriyiyen
Kullanıcılar tarafından kullanılan farklı ısı kaynakları nedeniyle genellikle elektrik enerjisi, buhar, doğalgaz baca gazı, kömür, petrol vb.Isıtma fırınının form kontrolü farklıdır.Ürünlerin gereksinimlerine ve çeşitli yerlerin koşullarına göre seçilebilir.Daha fazla ayrıntı ve bu tip çalıştırma talimatları için lütfen kılavuza bakın.

Geleneksel ısıtıcı türleri:

1).Elektrikli ısıtıcı
2).Buhar ısı eşanjörü
3).Isı transferi ısı eşanjörü
4) doğal gazın (veya diğer gazların) doğrudan veya dolaylı yanması.
5).Kömürün doğrudan / dolaylı yanması
6).Doğrudan / dolaylı yanma yağı
7).Baca gazı

Şu anda, bu makine buharlı ısı transferi, elektrikli ısıtma ve doğal gazın doğrudan ısıtılmasını benimser.

2. Hava filtresi
Farklı gereksinimlere göre, sistemin hava girişi genellikle bir hava filtresi ile donatılmıştır.İşte isteğe bağlı seçenekler:
1).Kaba hava filtresi
2).Orta etkili hava filtresi
3).Düşük verimli hava filtresi
4).Yüksek verimli filtre
5).Yüksek sıcaklık ve yüksek verimli filtre

3. Sıcak hava dağıtıcısı
Sıcak hava, kurutma odasına yatay olarak girer, sıcak hava ve damlacıklar ısınma ve kütle alışverişi yapar.Bir yandan, gaz ve sıvının temasını teşvik edin ve kurutma işlemini güçlendirin.Öte yandan, yarı ıslak malzeme duvarının duvara yapışmasını önlemek için.

4.f türlerieed pompası
Aşağıdaki basınçlı püskürtmeli kurutucu besleme pompası türleridir:
1).Vidalı pompa
2).Dişli pompası
3).homojen pompa
4).Diyaframlı pompa (destekleyici dengeleyici cihaz)
5).Yüksek basınçlı hortum pompası
6).Pnömatik taşıma

Basınçlı püskürtme tabancası/meme

Ana avantajlar:
1) Basit yapı ve düşük maliyet
2) Kolay bakım ve uygun montaj
3) Hava akışı ve santrifüj tipi ile karşılaştırıldığında, atomizasyon gücü nispeten daha düşüktür.

Basınçlı püskürtme tabancasının ana dezavantajları/meme NS:
1) Bir yüksek basınç pompasının eşleştirilmesi gerekir.
2) Püskürtme deliği küçük olduğundan tıkanmayı önlemek için etkili bir şekilde filtrelenmelidir.
3) Püskürtme levhası kolayca aşınır, daha büyük aşınma malzemeleri için, püskürtme levhası aşınmaya dayanıklı malzemeden yapılmalıdır.
4) Yüksek viskoziteli malzeme kolay atomize olmaz.

6. Kurutma odası
Kurutma odası, kabuk, çerçeve, iç namlu gövdesi ve yalıtım katmanından oluşur.Dış namlu gövdesi ile iç namlu arasında 100 mm ısı yalıtım pamuğu ile doldurulmuş çerçeve bulunmaktadır.Makul bir kurutma odası boyutunun tasarımı, kulenin viskozitesini mümkün olduğunca azaltırken kurutma kapasitesini karşılayabilir.Kurutma odasının sıcak hava girişi ve çıkışı sırasıyla bir termik direnç ölçüm sıcaklığı ile donatılmıştır ve sıcaklık göstergesi elektrikli çalışma kabinine monte edilmiştir.Püskürtme durumunun gözlemlenmesi için, kurutma odası bir aydınlatma lambası ve bir gözlem penceresi ile donatılmıştır.Kurutma odasının temizliğe uygun olması için temizlik kapısı bulunmaktadır.

7. Hava-katı ayırıcı
Ürün özelliklerinin gereksinimlerine ve çeşitli malzemelerin çevresel gereksinimlerine göre, kurutucu aşağıdaki hava-katı ayırıcılarla donatılmıştır.
1).Siklon ayırıcı
2).dağınık ayırıcı
3).Torba filtre/filtre yuvası/toz toplayıcı
4).Islak yıkayıcı/veya Islak toz toplayıcı
5).çökeltme odası
6).Elektrostatik presipitatör

Not:

Islak yıkayıcı/toz toplayıcı, Venturi ıslak yıkayıcı ve sprey ıslak toz toplayıcıya bölünmüştür.Torba tipi toz toplayıcı, geleneksel torba tipi, film-lamine kumaş torba, yüksek sıcaklığa dayanıklı bez torba, anti statik bez torba ve benzeri gibi çeşitli seçeneklere sahiptir.
Şu anda, yaygın ayırma cihazı bir torba filtredir.

8. Atık ısı Reküperatörü
Artık gazdan, atık ısı geri dönüştürülür ve yeniden kullanılır.Kuyruk gazı (sıcaklık 80-120), cihazın iki dolaylı ısı değişimi yoluyla 40-70 C'ye kadar ısıtılacaktır, bu da kurutucunun enerji tüketimini büyük ölçüde azaltabilir ve işletme maliyetini yaklaşık %10-20 oranında azaltabilir.

9. Santrifüj fan ve hava regülatörü
Santrifüj fan makinenin kapasitesine göre seçilir.Fanın hava hacmi kulenin basıncına ve giriş ve çıkış sıcaklığına göre ayarlanabilir.Ayar formu manuel ve otomatik olabilir ve elektrikli aktüatör, elektrikli cihaz artırılarak otomatik olarak tamamlanabilir.

10. Elektrikli kabin kontrolü
İşte bazı kontrol türleri sprey kurutucu.Ürün ihtiyacına ve kontrol hassasiyetine göre seçebilirsiniz.
1).geleneksel kontrol
2).PLC kontrolü (dokunmatik ekran kontrolü)
3).DCS kontrolü (bilgisayar kontrolü)

Tüm makinenin çalışması elektronik bir kontrol kabini tarafından kontrol edilir.

Ana kontrol noktaları,
1).üfleyici
2).Hava fanı
3).Elektrikli ısıtıcı veya brülör
4).Besleme pompası vb.

HSD serisi yatay püskürtmeli kurutucu için akış şeması

Ana düzenleyici parametreler şunlardır:
1).Hava giriş sıcaklığı
2).Hava çıkış sıcaklığı
3).iç mekan basıncı
Kilitleme, brülör ve fanın birbirine bağlanması gibi konfigürasyona ve gereksinimlere göre ayarlanabilir.

Not: Su buharlaşma miktarı, malzemenin özellikleri, katı içeriği ve sıcak hava giriş ve çıkışının sıcaklığı ile ilgilidir.
